Работа модуля DataTrak
22
313701B
Замените Батарею DataTrak или плавкий предохранитель
Замените батарею
1.
Отвинтите кабель от задней части агрегата
язычкового переключателя. Смотрите Р
ИС
. 10.
2.
Удалите кабель с двух зажимов кабеля.
3.
Удалите DataTrak модуль со скобы. Смотрите
Р
ИС
. 11. Установите модуль и приложенный
кабель в неопасном помещении.
4.
Удалите два винта на задней стороне модуля
для получения доступа к батарее.
5.
Отсоедините использованную батарею, и
замените новой проверенной батареей.
Смотрите Р
ИС
. 12.
Замените плавкий предохранитель
1.
Выкрутите винт, снимите металлическую
полоску и пластмассовый держатель.
2.
Вытащите предохранитель из платы.
3.
Замените новым предохранителем.
Батарея и плавкий предохранитель
в неопасном помещении.
Используйте только следующие разрешенные
батареи для замены. Использование
неразрешенной батареи аннулирует гарантию
фирмы Graco и допуски FM/Ex.
•
Литиевая батарея марки Ultralife # U9VL
•
Щелочная батарея марки Duracell # MN1604
•
Щелочная батарея марки Energizer # 522
•
Щелочная батарея марки Varta # 4922
Используйте только разрешенный фирмой Graco
предохранитель для замены.
Р
ИС

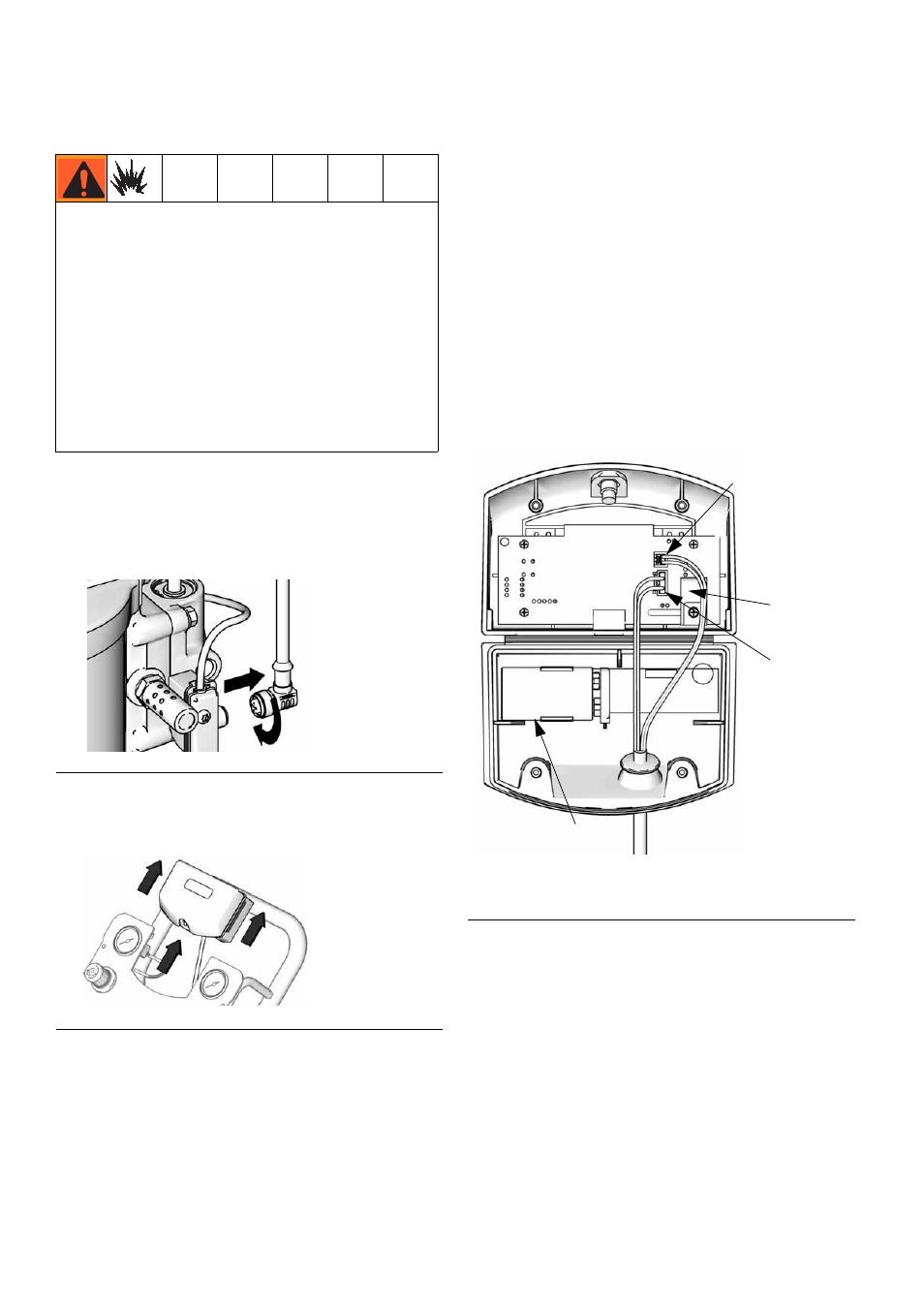

. 10. Разъедините DataTrak
Р
ИС
. 11. Удалите DataTrak
ti11992a
ti11884a
Р
ИС
. 12 Расположение батареи и плавкого
предохранителя в модуле DataTrak
ti11994a
Батаре
Предохр
анитель
Подсоединение
кабеля
соленоида
Подсоедине
ние кабеля
датчика
