Комплекты деталей
30
313701B

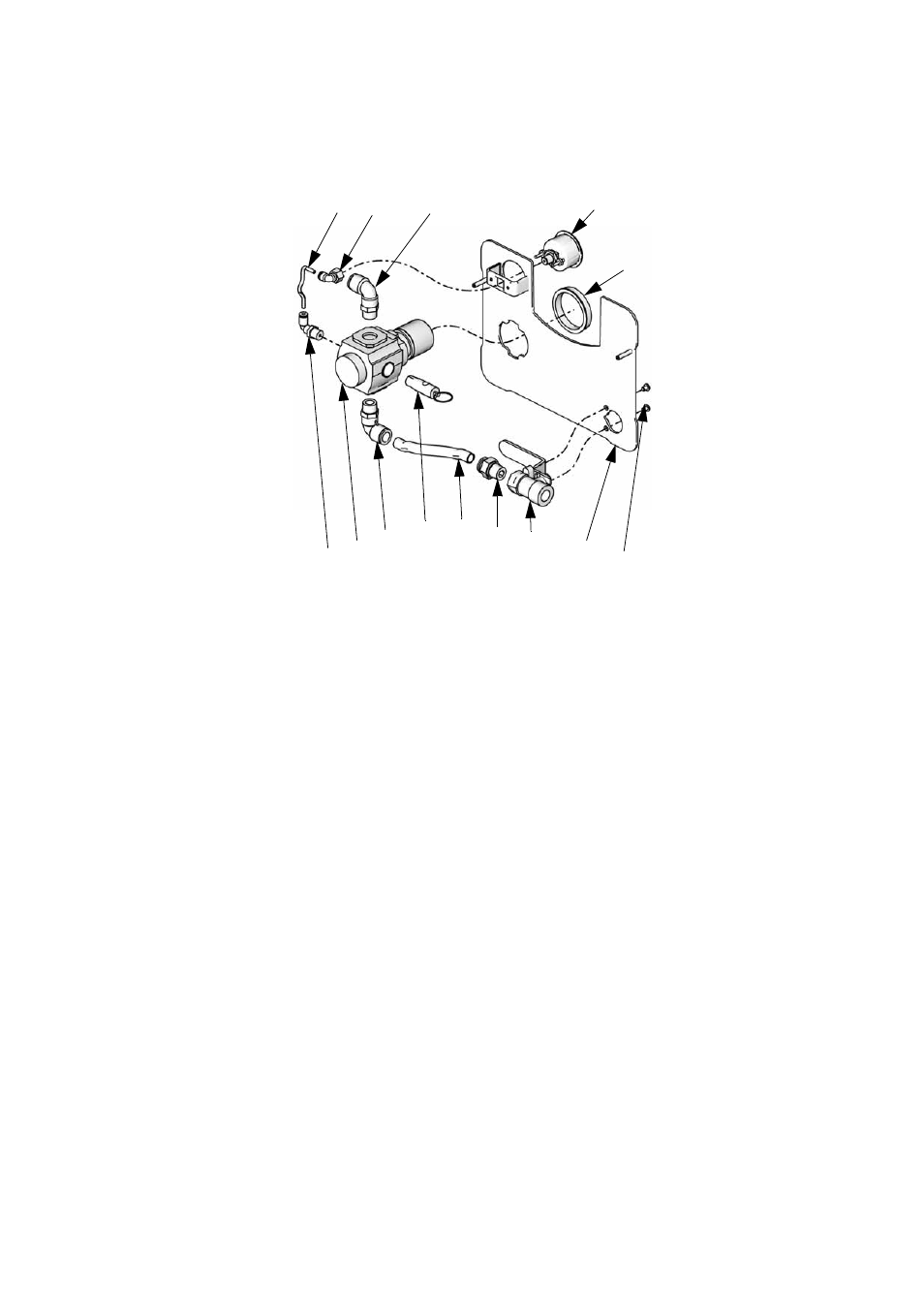

Комплект Пульта управления
только для насоса
Комплект 24A583
301
303
314
317
326
311
305
304
310
313
306
307
308
304
ti13567a
Поз.
Деталь
Описание
Кол-во
301
114362 КЛАПАН, шаровой
1
303
061513 ТРУБА, нейлоновая
1,5 футов.
304
121212 КОЛЕНО, вертлюг, 1/2T x 3/8
резьба npt(m) (наруж.)
2
305
15T536 РЕГУЛЯТОР, воздух, 3/8
резьба npt
1
306
15T937 КОЛЕНО, поворотное; 5/32 T
x 1/4 резьба npt
1
307
054753 ТРУБА, нейлон, черная
5 дюймов
308
15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8
резьба npt(f) (внутр.)
1
310
15T500 ИЗМЕРИТЕЛЬНОЕ
УСТРОЙСТВО, давление
1
311
113498 КЛАПАН, предохранительный
1
313
15T538 ГАЙКА, регулятор
1
314
114381 ВИНТ, крышка, с круглой
головкой
2
317
15T557 ПАНЕЛЬ
1
318
15U667 МЕТКА, панель (не показана)
1
319
277794 ВКЛАДЫШ (см. иллюстрацию
на вкладке на странице 29)
1
320
105332 ГАЙКА, замок (не показана)
2
321
15V204 КОЛЕНО, 1/2T x 1/2, резьба
npt (см. иллюстрацию на
вкладке на странице 29),
замок (не показан)
1
322
-----
КРЫШКА, линза, 12 листов
(не показаны), закажите
Комплект 24A540 из 5 листов
1
326
121210 ПЕРЕХОДНИК, прямой, 1/2T
x 3/8 резьба npt(m) (наруж.)
1
Поз.
Деталь
Описание
Кол-во
