Ремонт
312574Y
31

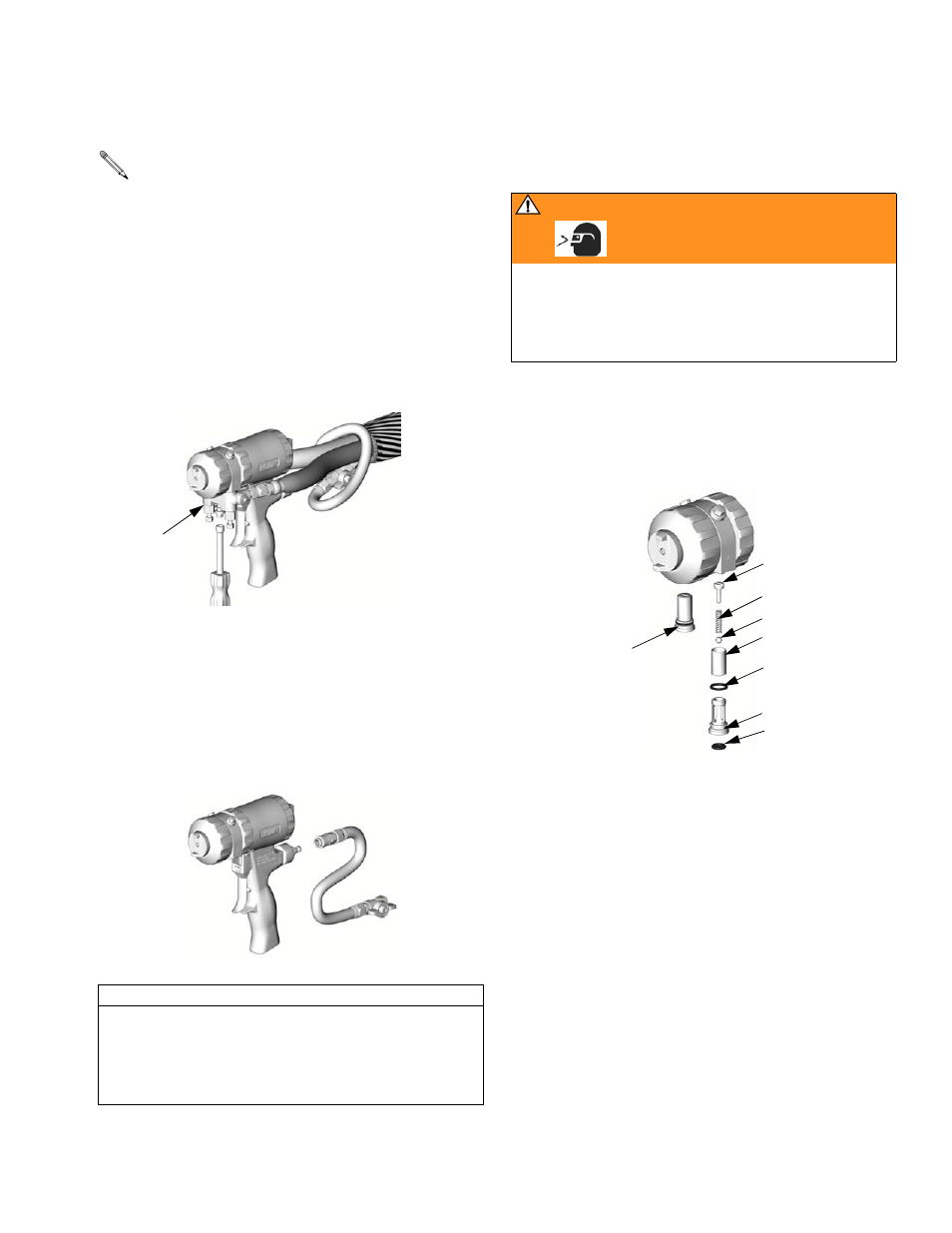

Обратные клапаны
Перед разборкой, нажмите на шарик (26c)
для испытания обратного клапана на
надлежащее движение и действие пружины.
1.
Выполните указания Процедура сброса
давления, стр. 15.
2.
Снимите коллектор для жидкости (M).
Оставьте подсоединенной воздушную линию.
Очистка коллектора для жидкости, стр. 20.
3.
Промойте пистолет для удаления остатков
компонентов A è B, стр. 20. Выполните
Процедура сброса давления, стр. 15.
4.
Отсоедините подачу воздуха.
ВНИМАНИЕ
Для предотвращения перекрестного загрязнения
обратных клапанов, не допускайте перепута
деталей компонента A и деталей компонента B.
Обратный клапан для компонента A обозначен
символом A.
TI2543A
M
TI2540A
5.
Сдвиньте обратные клапаны (26) на прорезь.
ПРЕДУПРЕЖДЕНИЕ
Прочтите предупреждения, стр. 7. Поврежденные
уплотнительные кольца обратного клапана
(26f, 26g) могут стать причиной наружной утечки.
Замените уплотнительные кольца в случае
визуального обнаружения какого-либо повреждения.
6.
Стяните фильтр (26d). Почистите и осмотрите
детали. Тщательно осмотрите уплотнительные
кольца (26f, 26g). При необходимости, выкрутите
винт (26b) и разберите весь обратный клапан.
7.
Снова соберите обратные клапаны. Винт (26b)
должен быть заподлицо (в пределах 1,5 мм)
с поверхностью корпуса (26a). Обильно смажьте
уплотнительные кольца (26f, 26g) и осторожно
снова установите в корпус для жидкости.
8.
Прикрепите коллектор для жидкости.
Подсоедините воздушную линию. Возобновите
эксплуатацию пистолета.
26b
26
B
A
26e
26c
26d
26g
26a
26f
TI2429A
