Подготовка к работе
12
312574Y
Подготовка к работе
* (W) Не включен в комплект пистолета с распылом
разбрызгиванием.

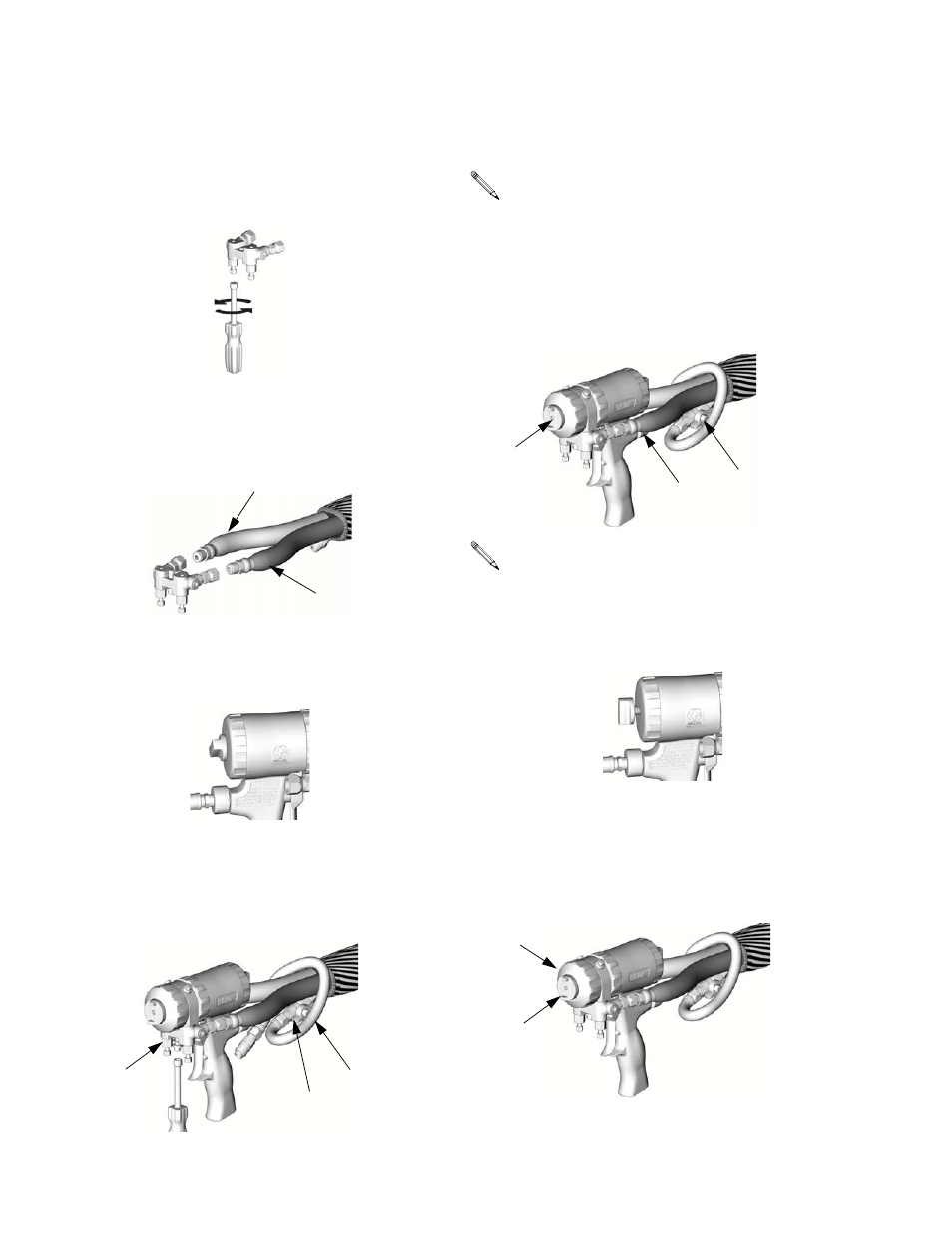

1.
Закройте клапаны для жидкости A è B.
2.
Подсоедините шланги для жидкости A (изоцианат)
и B (полимер) к коллектору для жидкости.
3.
Задействуйте плунжерный
предохранительный замок, см. стр. 10.
4.
Подсоедините пистолетный гибкий воздушный
шланг (V) и воздушный клапан (W*) к главному
воздушному шлангу. Прикрепите коллектор
для жидкости (M) к пистолету-распылителю.
TI2411A
A (
изоцианат)
B (
полимер)
TI2417A
TI2409A
TI2554A
V
M
W*
Для смены положения коллектора для жидкости
или для использования дополнительных
отверстий для подвода жидкости, см. стр. 16 и 17.
5.
Подсоедините быстроразъемный соединитель
(D). Включите подачу воздуха. Откройте
воздушный клапан (W*). Воздух должен
выходить из сопла (N).
Для использования дополнительного
отверстия для подвода воздуха, см. стр. 17.
6.
Выключите плунжерный предохранительный
замок, см. стр. 10.
7.
Нажмите на курок пистолета-распылителя
для проверки заполнения камеры смешивания.
Передняя часть воздушной головки (C) должна
быть примерно на одном уровне с передним
стопорным кольцом (U).
