Устранение неисправностей
312574Y
25

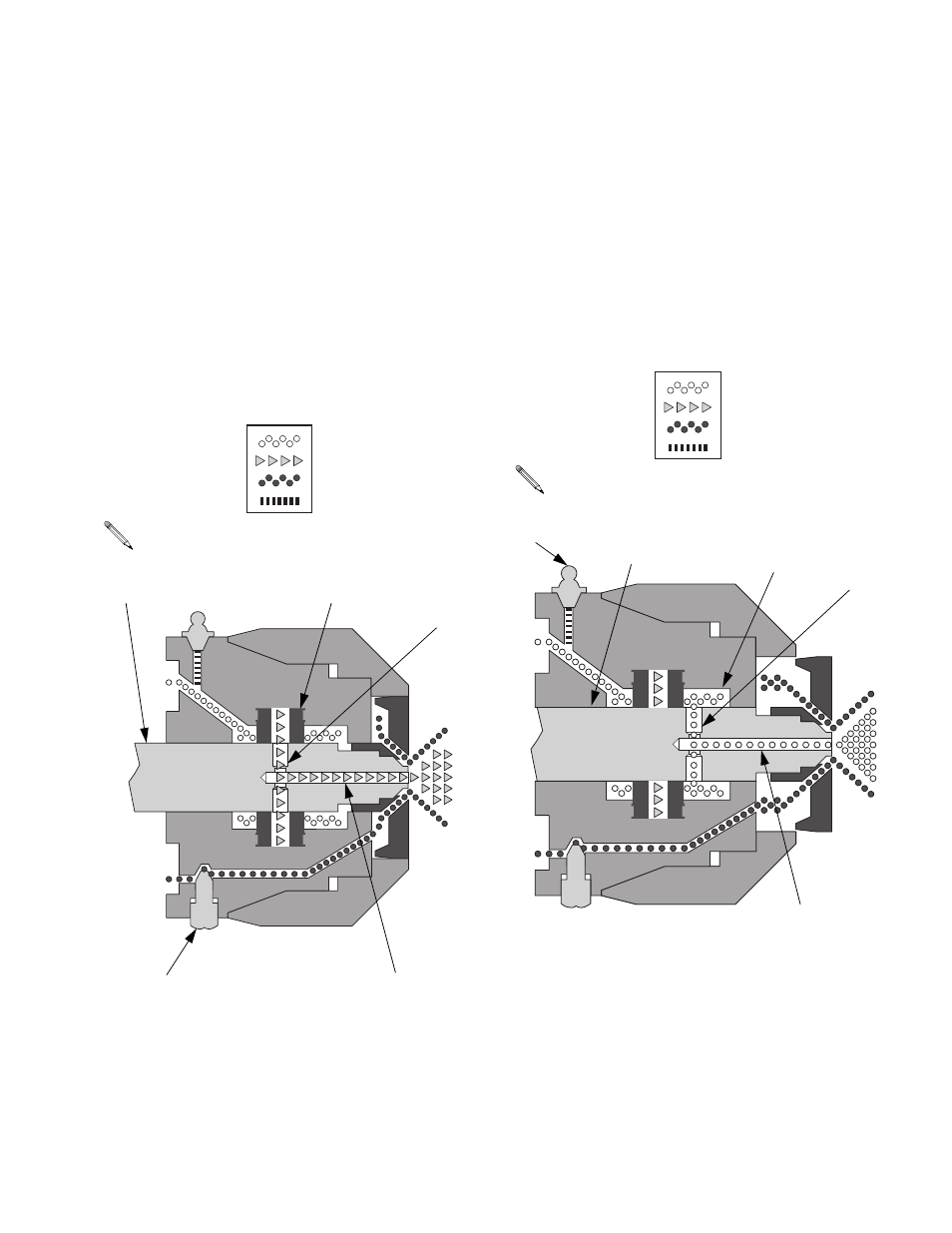

Принцип работы
Курок пистолета нажат
(распыление жидкости)
Камера смешивания (19) перемещается назад,
перекрывая поток продувочного воздуха. Отверстия
для смешивания столкновением (IP) совмещены
с отверстиями для жидкости в боковых уплотнениях
(18c), позволяя жидкости проходить через сопло
камеры смешивания (N).
Смотрите стр. 13 касательно регулировки клапана
прочищающего воздуха (K).
Курок пистолета отпущен
(прочистка воздухом)
Камера смешивания (19) двигается вперед,
перекрывая поток жидкости. Отверстия для
смешивания столкновением (IP) открыты к
воздушной камере (AC), позволяя прочищающему
воздуху проходить через сопло камеры смешивания
(N).
Смотрите стр. 14 касательно использования
тавотницы (G).
TI3545a
19
18c
IP
N
K
TI3547a
Ключ:
Продувающий воздух
Жидкость
Прочищающий воздух
Смазка
Проточные каналы показаны плохо
просматриваются.
TI3546a
19
AC
IP
N
G
TI3547a
Ключ:
Продувающий воздух
Жидкость
Прочищающий воздух
Смазка
Проточные каналы показаны плохо
просматриваются.
