Ремонт
30
312574Y
8.

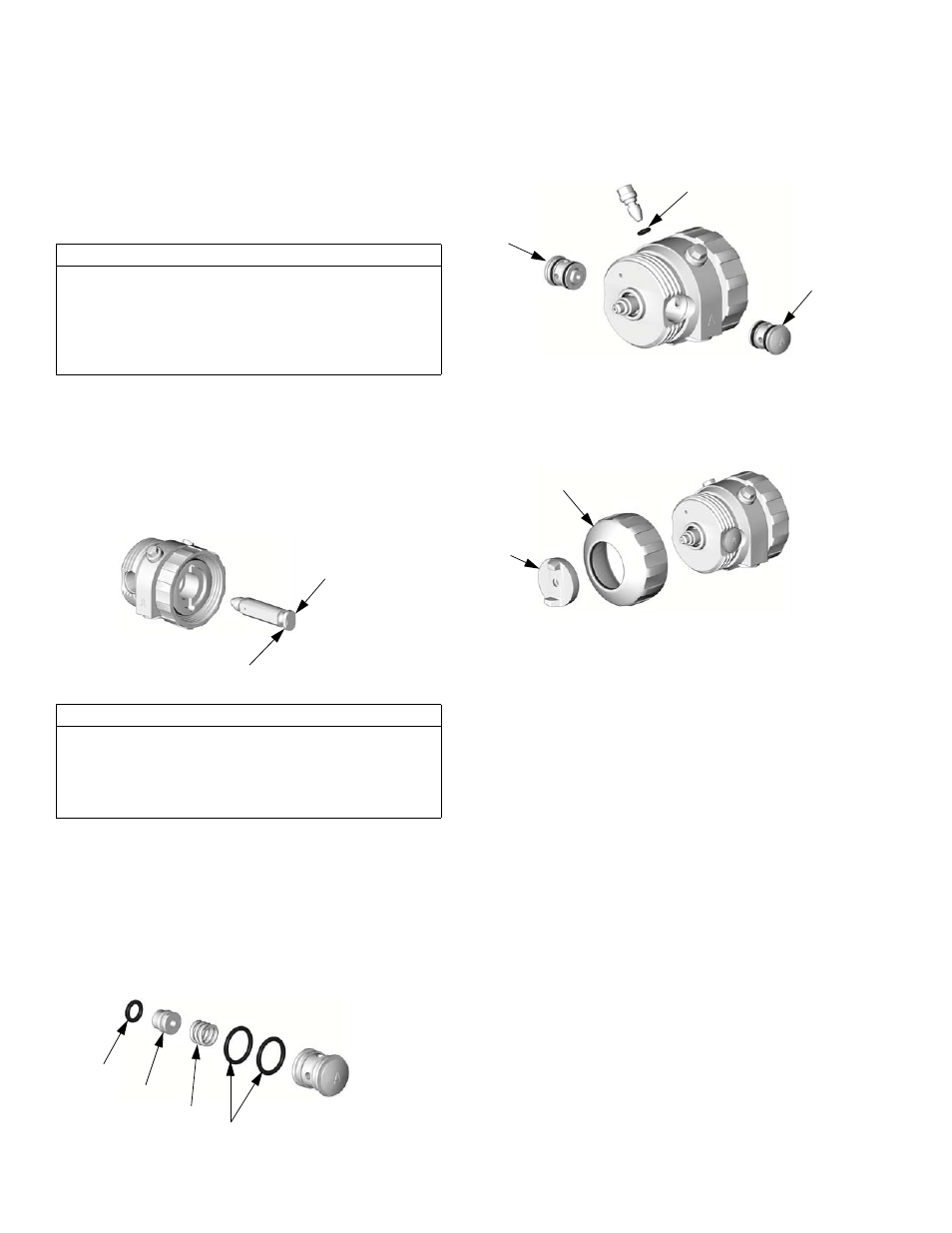

Извлеките камеру смешивания (19) из задней
части корпуса для жидкости. Проверьте
отсутствие повреждения и прочистите
отверстия, стр. 21. Проверьте уплотнительное
кольцо (23) в передней части корпуса для
жидкости.
ВНИМАНИЕ
Для предотвращения перекрестного загрязнения
смачиваемых деталей пистолета, камера
смешивания отмаркирована буквой A и выделена
прорезью (N) на задней кромке. Проверьте,
что сторона A камеры смешивания находится
на стороне A пистолета.
9.
Нанесите тонкий слой смазочного материала
на камеру смешивания (19). Установите
камеру смешивания. Маркировка A и прорезь
(N) должны находиться на той же самой
стороне, что и A на корпусе для жидкости.
Камера смешивания снабжена шпонкой для
совмещения с корпусом для жидкости.
ВНИМАНИЕ
Для предотвращения перекрестного загрязнения
картриджей бокового уплотнения, не допускайте
перепута деталей компонента A и деталей
компонента В. Картридж для компонента A
отмаркирован буквой A.
10.
Тщательно осмотрите уплотнительные
кольца картриджей бокового уплотнения
и поверхности. Замените изношенные или
поврежденные детали. Обильно смажьте
уплотнительные кольца (18d, 18e)
и выполните обратную сборку. Нажмите
на боковое уплотнение (18c) для проверки
надлежащей работы пружины (18b).
B
A
TI2428A
19
N
TI2427A
18e
18c
18d
18b
11.
Обильно смажьте и установите обратно
картриджи бокового уплотнения (18).
12.
Смажьте все резьбы и снова установите
стопорное кольцо (9). Установите
воздушную головку (10).
13.
Прикрепление переднего конца, стр. 28.
14.
Подсоедините подачу воздуха и несколько
раз нажмите курок пистолета для проверки
на отсутствие утечек. Если любой обратный
клапан выскочит из своего занятого
положения, то это означает плохую
герметизацию для жидкости на той стороне
камеры смешивания или компонентов
бокового уплотнения или картриджа.
Устраните эту проблему перед установкой
коллектора для жидкости.
15.
Прикрепите коллектор для жидкости.
Подсоедините воздушную линию.
Возобновите эксплуатацию пистолета.
24
18
18
B
A
TI2426A
TI2424A
9
10
