Страница 29
Ремонт
312574Y
29
Камера смешивания
и картриджи бокового
уплотнения
Смотрите стр. 3 касательно имеющихся размеров
камеры смешивания.
Продолжение на стр. 30.

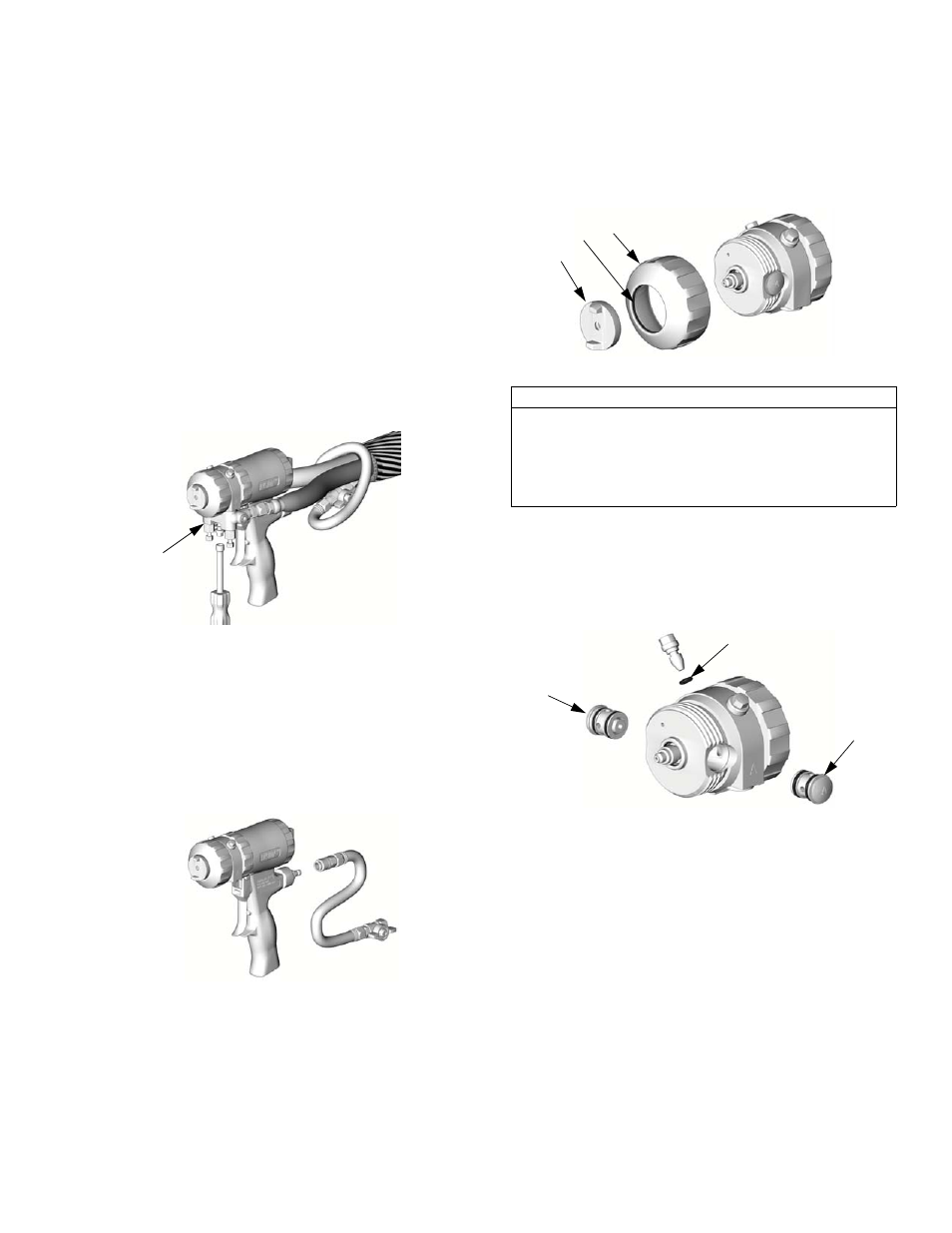

1.
Выполните указания Процедура сброса
давления, стр. 15.
2.
Снимите коллектор для жидкости (M).
Оставьте подсоединенной воздушную линию.
3.
Промойте пистолет для удаления остатков
компонентов A è B, стр. 20. Выполните
Процедура сброса давления, стр. 15.
4.
Отсоедините подачу воздуха.
5.
Снятие переднего конца, стр. 27.
TI2543A
M
TI2540A
6.
Снимите воздушную головку (10) и стопорное
кольцо (9). Проверьте уплотнительное кольцо (3)
внутри стопорного кольца.
ВНИМАНИЕ
Для предотвращения перекрестного загрязнения
картриджей бокового уплотнения, не допускайте
перепута деталей компонента A и деталей
компонента В. Картридж для компонента A
отмаркирован буквой A.
7.
Извлеките картриджи бокового уплотнения (18).
Проверьте также уплотнительное кольцо (24)
на клапане для прочищающего воздуха (8).
9
TI2424A
10
3
24
18
18
B
A
TI2426A
