Ремонт
312574Y 27
Ремонт
Необходимые инструменты
Инструменты и материалы, необходимые для
полного ремонта пистолета:
• Разводной гаечный ключ
• Отвертка для плоской головки винта (прилагается)
• Стержень с диаметром 3 мм (1/8 дюйма)
• Торцевой гаечный ключ, 5/16 дюйма (прилагается)
Смазывание
Обильно смажьте все уплотнительные кольца,
уплотнения и резьбы. Смажьте резьбы и наружную
поверхность стопорного кольца (11). Смотрите
стр. 43 для заказа с смазочного материала.
Снятие переднего конца
ПРЕДУПРЕЖДЕНИЕ
Прочтите предупреждения, стр. 7. Правильное
крепление переднего конца имеет критическое
значение. Не допускается эксплуатация пистолета,
если затяжка переднего конца прослаблена, или
если стопорное кольцо не прилегает к рукоятке.
1.
Выполните указания Процедура сброса
давления, стр. 15.
2.
Промывка пистолета, стр. 20.
ВНИМАНИЕ
Если стопорное кольцо (R) заклинило из-за
отложения материала, то не прикладывайте
к нему усилие путем проворачивания всего
переднего конца. Установочные штырьки (Z)
могут обломиться. Погрузите переднюю часть
пистолета в растворитель для размягчения
отвердевшего материала и освобождения
стопорного кольца.

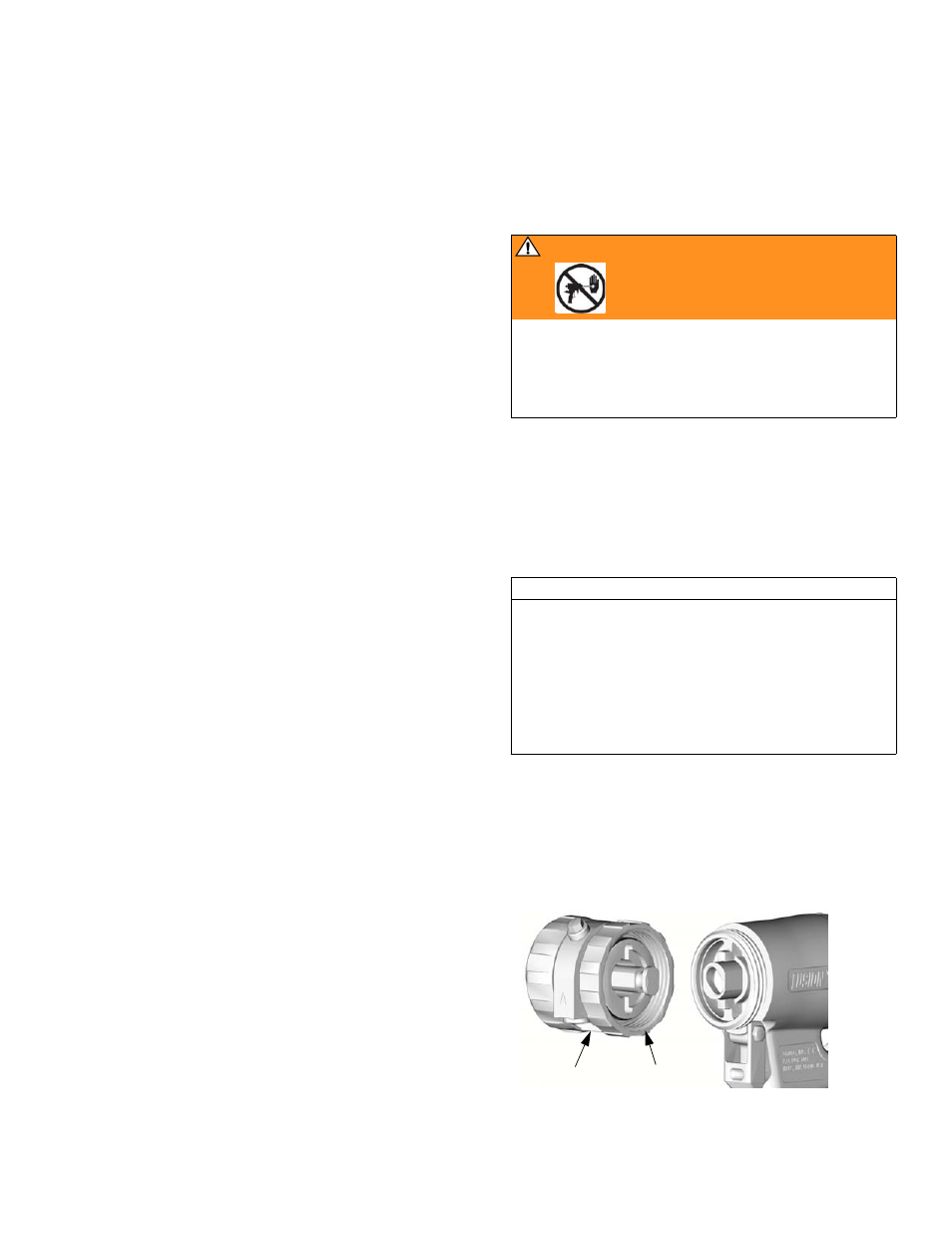

3.
Откручивайте (R) до тех пор, пока не освободится
передний конец пистолета. Поверните корпус
для жидкости (F) на 1/8 оборота против часовой
стрелки. Полностью скрутите стопорное кольцо
и снимите передний конец пистолета.
TI2416A F R
