4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
В этом разделе рассматривается расположение и назначение органов
управления и разъемов:
• VP-719xl
— на рис. 1 и рис. 2
• VP-720xl — на рис. 3 и рис. 4
• VP-723xl — на рис. 5 и рис. 6
• VP-724xl — на рис. 7 и рис. 8,
и в таблицах 1 и 2. Элементы, перечисленные в таблицах, но отсутствую-
щие в конкретных моделях приборов, отсутствуют и на соответствующих
им рисунках.

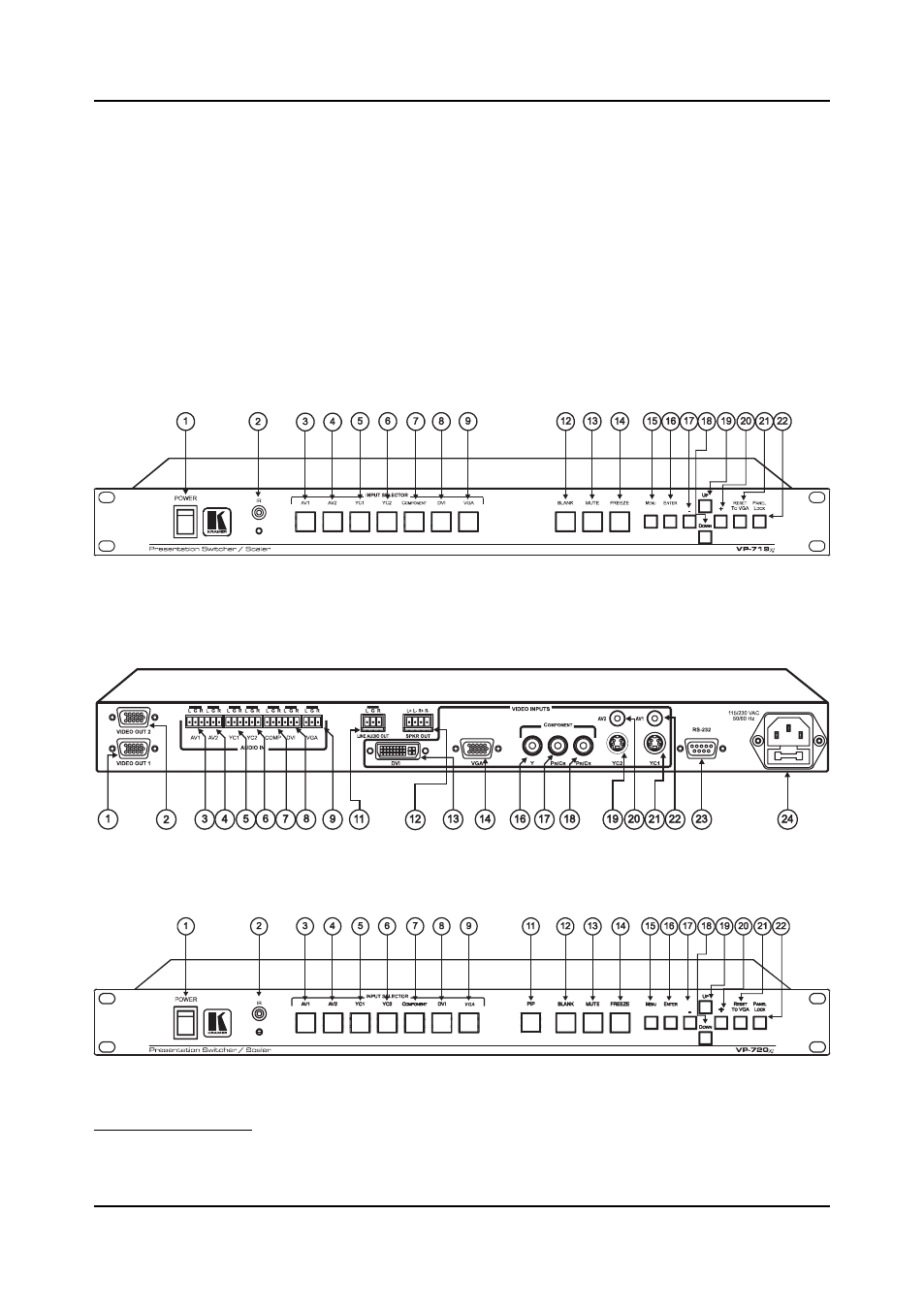

Рис. 1. Передняя панель 1 VP-719xl
Рис. 2. Задняя панель 2 VP-719xl
Рис. 3. Передняя панель 3 VP-720xl
1 Элементы 10 и 11 из таблицы 1 не входят в состав этого прибора.
2 Элементы 10 и 15 из таблицы 2 не входят в состав этого прибора.
3 Элемент 10 из таблицы 1 не входит в состав этого прибора.
Органы управления и разъемы
