KRAMER ELECTRONICS, LTD. 14
5. Подключите приемник аудиосигнала (например, усилитель, на рис. 9
не показан) к клеммному блоку LINE AUDIO OUT
6. Подключите громкоговорители к клеммному блоку SPKR OUT.
7. Подключите сетевой шнур (разъем сетевого шнура на рис. 9 не пока-
зан). Рекомендуется использовать только шнур, входящий в комплект
поставки прибора.
8. При необходимости подключите VP-724xl к компьютеру в соответствии
с разделом 6.1.
9. Включите питание VP-724xl и затем питание всех подключенных к нему
приборов.

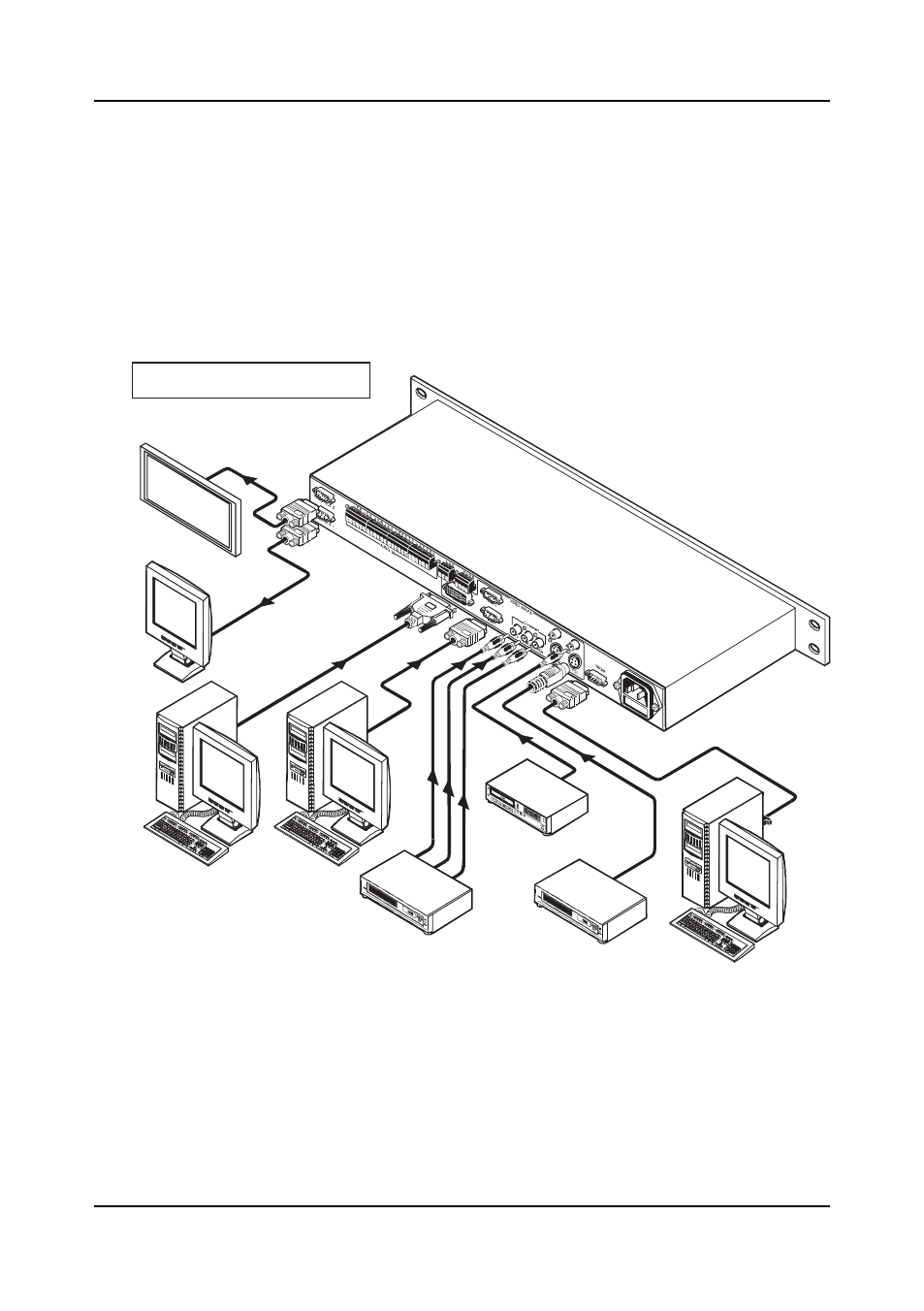

Рис. 9. Подключение источников и приемников сигнала к разъемам
задней панели VP-724xl
6.1 Подключение к компьютеру
Для дистанционного управления и обновления микропрограммы к
VP-719xl, VP-720xl, VP-723xl и VP-724xl через порт RS-232 можно под-
ключить компьютер или другое управляющее устройство.
Не показано подключение источников
и приемников аудиосигнала
Плазменный
дисплей
Монитор
Источник
графического
сигнала DVI
Источник
компьютерного
графического
сигнала
Видеоплейер Betacam
RS-232
Видеоплейер
с композитным
выходом
