KRAMER ELECTRONICS, LTD.
36
8.5.7.1 Параметры, настраиваемые в пользовательском режиме

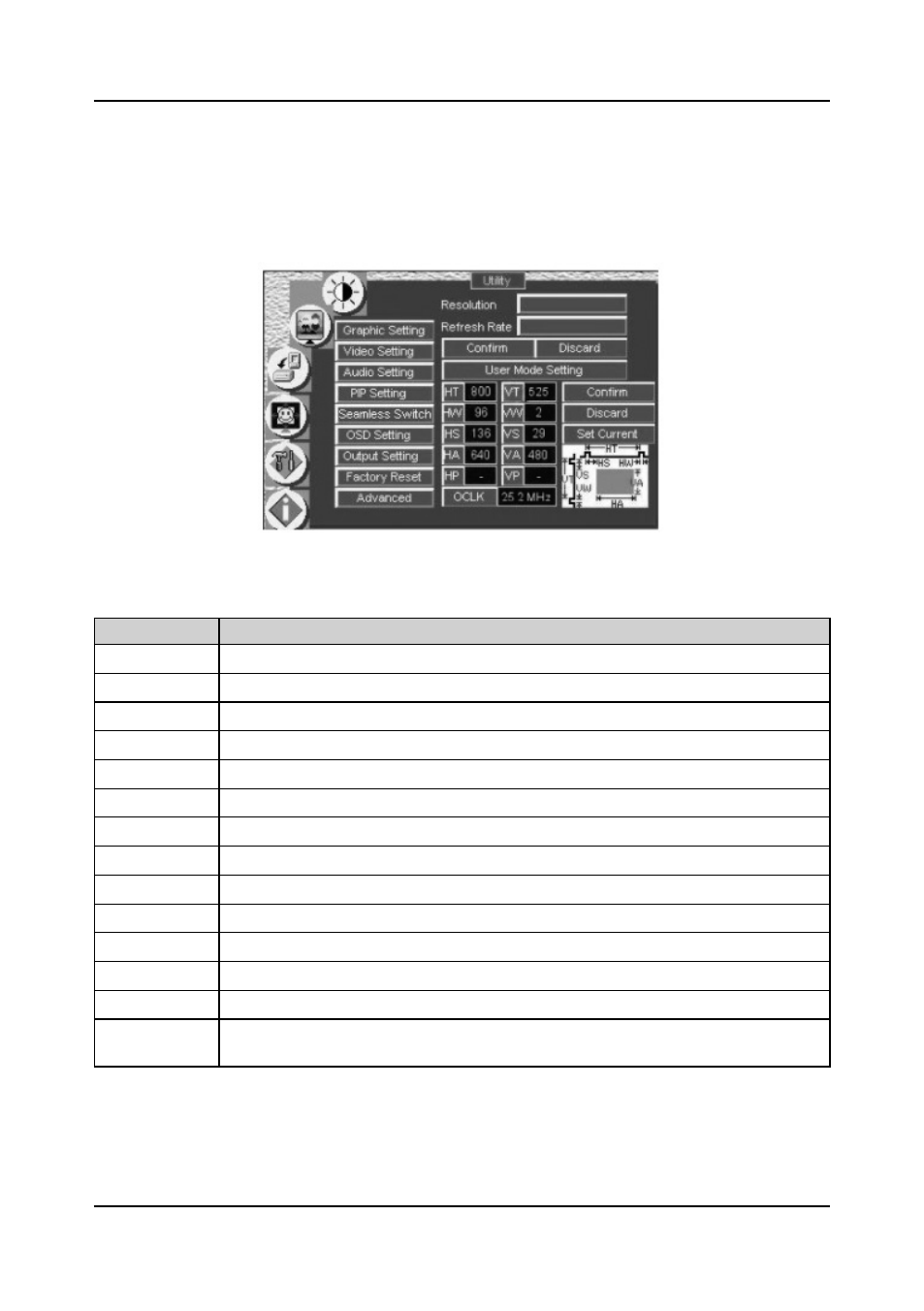

На рис. 40 показано окно экранного меню, в котором задаются произволь-
ные значения параметров выходного сигнала. Они вступают в силу при
выборе пользовательского разрешения (User Define). Обозначения пара-
метров сигнала расшифрованы в табл. 17.
Рис. 40. Настройка пользовательского выходного режима
Таблица 17. Обозначения, применяемые при настройке пользовательского режима
Параметр
Расшифровка обозначения
HT
период строчного синхросигнала
HW
длительность строчного синхроимпульса
HS
начало активной части строки
HA
длительность активной части строки
HP
полярность строчного синхроимпульса
VT
период кадрового синхросигнала
VW
длительность кадрового синхроимпульса
VS
начало активной части кадра
VA
длительность активной части кадра
VP
полярность кадрового синхроимпульса
OCLK
тактовая частота выходного сигнала
Confirm
подтверждение изменений
Discard
отмена изменений
Set Current
копирование параметров текущего выходного режима в окно настройки пользо-
вательского режима
8.5.8 Возврат к заводским установкам
Функция возврата к заводским установкам (рис. 41) позволяет выполнить
сброс настроек и вернуться к значениям, заданным по умолчанию.
Управление VP-724xl с помощью экранного меню
