15
Для подключения к компьютеру рекомендуется использовать нуль-модем-
ный адаптер, входящий в комплект поставки прибора.
• подключите нуль-модемный адаптер к разъему DB9 RS-232 на задней
панели VP-724xl и девятижильным кабелем с прямой разводкой соеди-
ните его с разъемом DB9 RS-232 компьютера.
Для подключения без использования нуль-модемного адаптера:
• соедините разъем DB9 RS-232 на задней панели VP-724xl и разъем
последовательного порта компьютера кабелем с разводкой крест-
накрест (так называемое нуль-модемное подключение), как показано
на рис. 10.

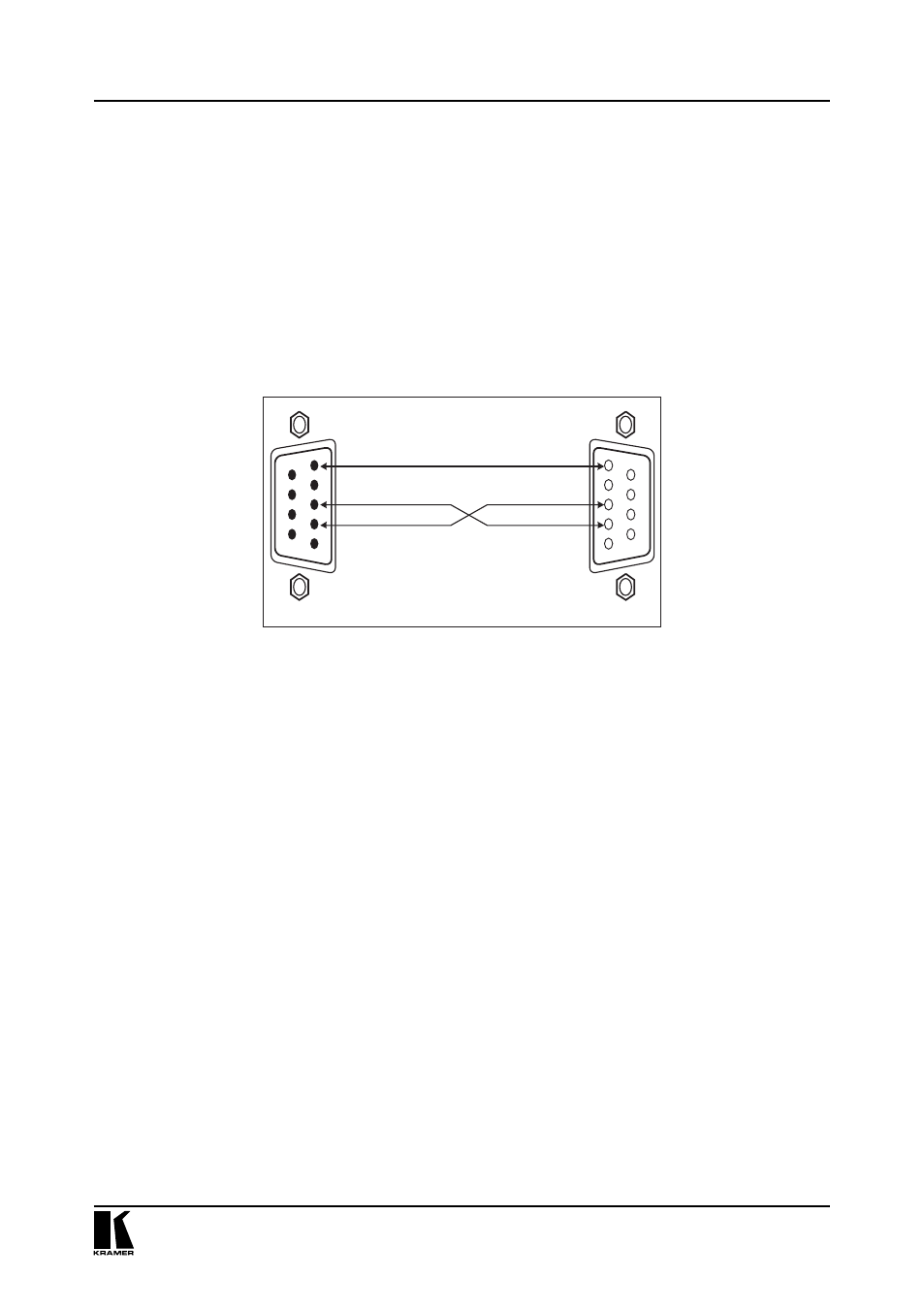

Рис. 10. Подключение к компьютеру
7 КНОПКИ ПЕРЕДНЕЙ ПАНЕЛИ И ИХ
НАЗНАЧЕНИЕ
На передней панели коммутаторов расположены следующие кнопки:
• семь (модели VP-719xl, VP-720xl и VP-723xl) или восемь (VP-724xl)
кнопок INPUT SELECTOR (см. раздел 7.1)
• кнопка PIP (кроме VP-719xl, см. раздел 7.2)
• кнопки BLANK, MUTE и FREEZE
• шесть кнопок управления экранным меню
• кнопка RESET TO VGA
• кнопка PANEL LOCK (см. раздел 7.3)
7.1 Коммутация входных сигналов
Выбор источника сигнала производится нажатием на одну из кнопок
группы INPUT SELECTOR, коммутация при этом выполняется без подры-
вов изображения. В левом верхнем углу экрана на несколько секунд поя-
вится экранное меню с информацией о состоянии коммутатора (рис. 11).
Скорость перехода между источниками можно менять (см. раздел 8.5.5).
5
4
3
2
1
9
8
7
6
5
4
3
2
1
9
8
7
6
Вывод 5 соединить с выводом 5 (общий провод)
Вывод 3 соединить с выводом 2
Вывод 2 соединить с выводом 3
Розетка DB9 (от компьютера)
Вилка DB9 (к коммутатору)
Если используется экранированный кабель, то подключить экран к выводу 5
