Kramer VP-724xl - Инструкция (Страница 5)

5

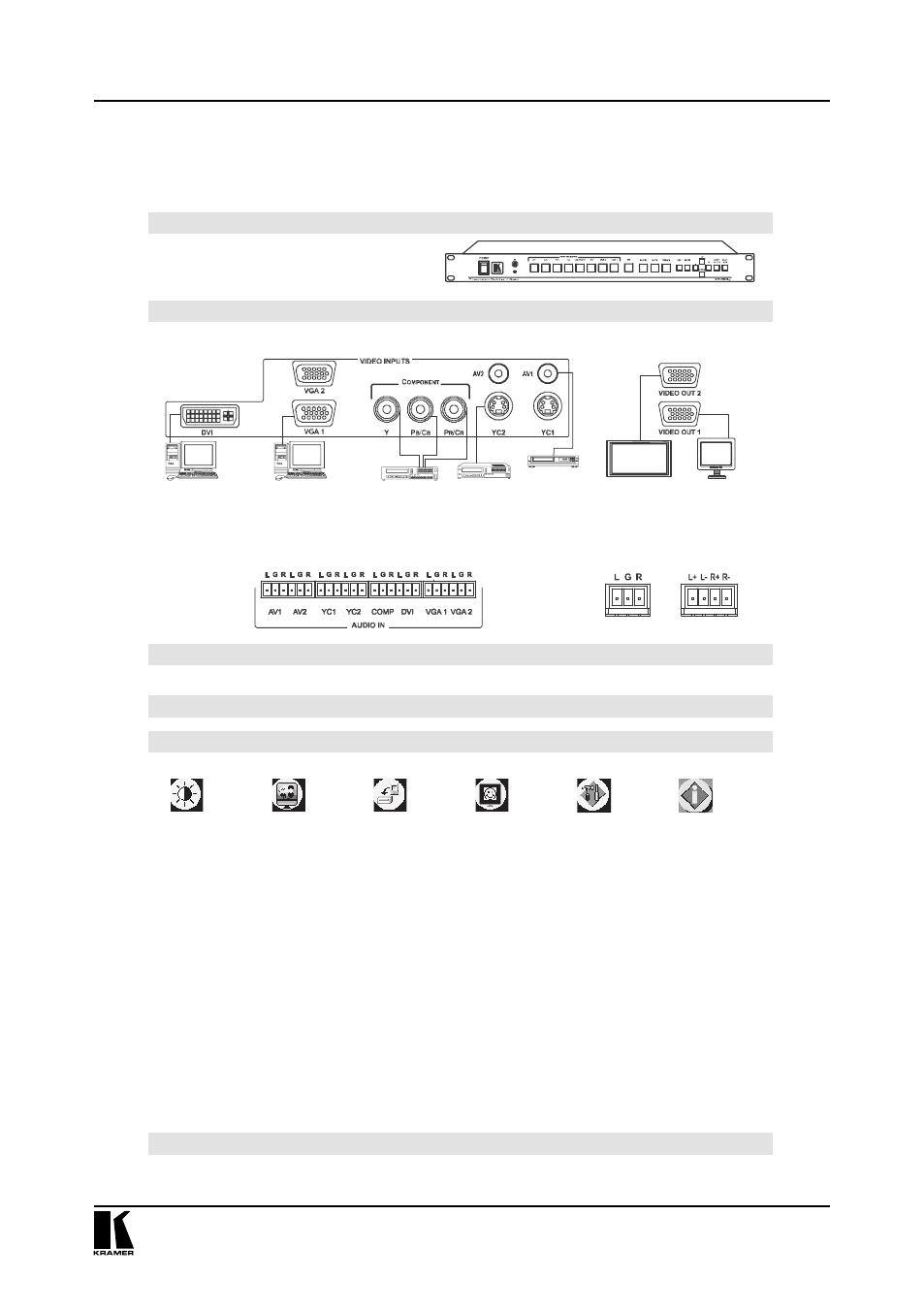

2.1 Быстрый старт
Представленная здесь схема позволит вам быстро выполнить ввод прибо-
ров в эксплуатацию.
1. Установите прибор (раздел 5)
2. Подключите источники и приемники сигнала (раздел 6)
4. Включите питание
5. Настройте прибор (раздел 8)
???? ?
Установите прибор в стойку
или приклейте к дну четыре резиновые ножки
Для настройки прибора через экранное меню используйте кнопки MENU, ENTER, UP, DOWN, «+», «–»
Подключение источников
видеосигнала
Подключение приемников
видеосигнала
Подключение источников
аудиосигнала
Подключение источников
аудиосигнала
Источник
графического
сигнала DVI
Источник
компьютерного
графического
сигнала
Видеоплейер
Betacam
Видеоплейер
с выходом
s-Video
Видеоплейер
с композитным
выходом
Плазменный
дисплей
Дисплей
Brightness and
Contrast (яркость и
контрастность) Gamma and Color
(параметр гамма
и цвет)
Normal (нормальный)
Presentation (презента-
ция )
Cinema (кинофильм)
Nature (природа)
User 1 (пользователь-
ский 1) Select active source
(выбор активного
источника сигнала) Aspect Ratio Zoom
(геометрические
параметры
изображения) Utilities Setting
(настройки прибора)
Graphic Setting
(настройки графики)
Video Setting (
настройки видео)
Audio Setting
(настройки звука)
PIP Setting (настройки
режима вставки
изображения)
Seamless Switch
(настройки режимов
коммутации)
OSD Setting
(настройки экранного
меню)
Output Setting
(настройки выходного
сигнала — разреше-
ние, частота кадров)
Factory Reset (возврат к
заводским настройкам)
Advanced Features
(дополнительные
настройки) Информация
Active Input (активный
вход)
PIP Source (источник
сигнала для вставки
изображения)
Resolution
(разрешение)
Software Version
(версия микро-
программы)
3. Подключите управляющее устройство (раздел 6)
При необходимости подключите контроллер с интерфейсом RS-232
6. Приступайте к работе с прибором (раздел 10)
Управлять прибором можно кнопками передней панели, через экранное меню, с пульта дистанционного
управления и через интерфейс RS-232
Начало работы
