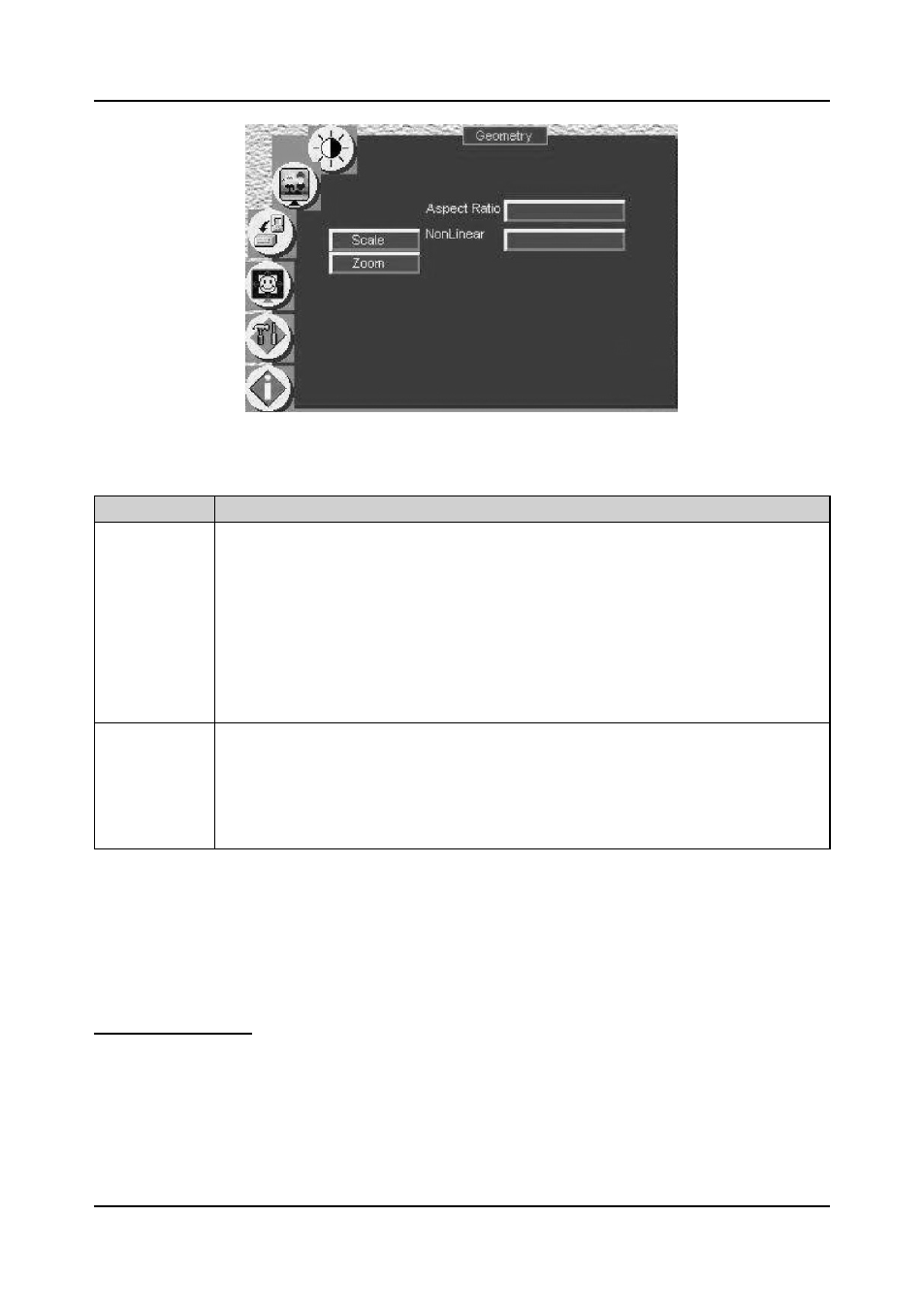

Рис. 24. Окно настройки параметров масштабирования для источника видеосигнала
Таблица 8. Назначение элементов управления масштабированием изображения
Кнопка Назначение
Aspect Ratio
(соотношение
сторон)
Установка необходимого соотношения сторон изображения. При работе с источ-
никами сигналов VGA, DVI и компонентного
1 соотношение сторон можно выбрать
из следующего ряда: Full Screen (полный экран), Native (собственное), Non-linear
(нелинейное преобразование изображения), 4:3
2 , 16:9 3 и User Define (определяе-
мое пользователем 4 ).
При работе с источником композитного видеосигнала, сигнала s-Video или ком-
понентного видеосигнала
1 соотношение сторон можно выбрать из следующего
ряда: Normal (нормальное), Wide Screen (широкоэкранное), Pan & Scan (панора-
мирование
5 ), 4:3, 16:9 и User Define (определяемое пользователем).
Non-Linear
(нелинейное)
Нелинейное преобразование изображения со стандартным соотношением сторон
4:3 к широкоэкранному 16:9. В зависимости от разрешения изображения можно
выбрать варианты Side (растяжение изображения от центра к краю), Middle (со-
хранение центра изображения неизменным с растяжением сторон) и Off (отклю-
чение нелинейного преобразования)
8.4.2 Настройка увеличения изображения и его положения
На рис. 25 и в табл. 9 показано окно настройки увеличения изображения
и его положения.
1 В зависимости от разрешения изображения компонентного источника
2 Отношение ширины изображения к высоте 4:3.
3 В кинематографическом стандарте (используемом в кинофильмах и DVD) отношение ширины изоб-
ражения к высоте составляет 16:9 (иногда 1:2,35).
4 Настраиваются увеличение по горизонтали и вертикали (H-Zoom и V-Zoom от –32 до 32), величина
панорамирования по горизонтали и вертикали (H-Pan и V-Pan от –32 до 32, 0 соответствует полному
экрану).
5 При этом изменяется размер изображения и на экране видна только его часть.
