УСТАНОВКА И ПОДКЛЮЧЕНИЯ 15
Ру
сский
Подключение видеомагнитофона и
спутникового декодера (способы 5 и 6)

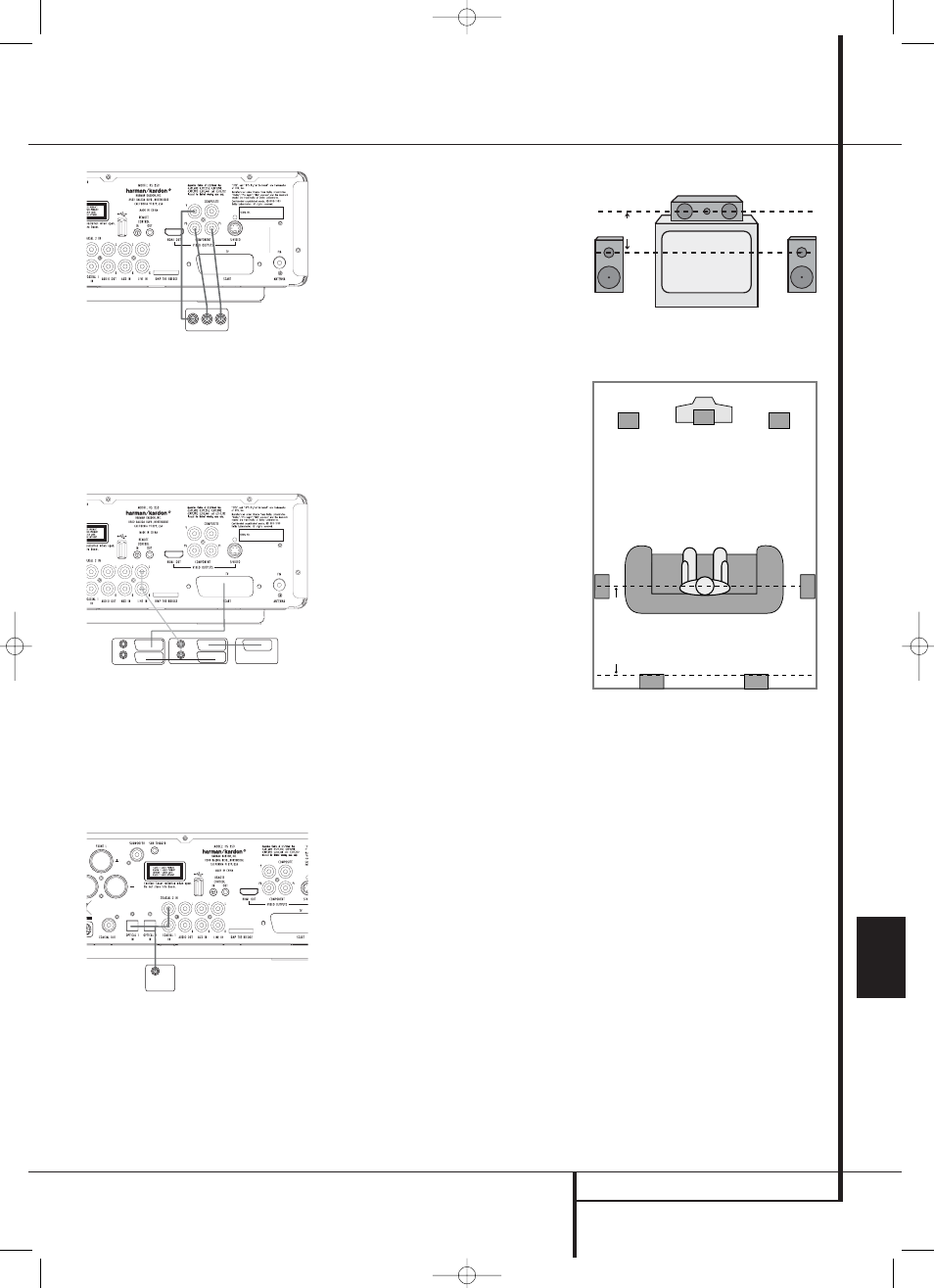

На схемах 5 и 6 показаны возможные методы
подключения для обычных конфигураций систем.
Их нужно рассматривать только как общие
рекомендации. Из-за различий в устройстве
оборудования метод подключения Вашей
аппаратуры может отличаться от указанного.
Более точную информацию можно найти в
руководствах пользователя для этой аппаратуры
Подключение приставки или цифрового
спутникового ресивера (способ 7) – с
использованием коаксиального цифрового
кабеля
Для прослушивания цифрового многоканального
звука или обратного микширования входного
сигнала из блоков Set-top или цифровых
спутниковых ресиверов, соедините коаксиальный
цифровой выход видеоустройства с коаксиальным
цифровым входом
8 контроллера системы HS.
Дополнительные Аудио Подключения
Дополнительный вход Aux Input для внешнего
источника сигнала
Можно подключить линейный выход аналогового
источника стереосигнала, например, спутникового
ресивера, магнитофона, фонокорректора
проигрывателя виниловых пластинок и т.п. к
входным разъемам AUDIO IN
6 на задней панели
контроллера чтобы наслаждаться
преимуществами системы HS при использовании
других источников сигнала.
• Подключение видеомагнитофона (аудио кабели
не прилагаются). Для прослушивания звука от
стерео видеомагнитофона через колонки этой
системы подключите левый и правый
аудиовыходы стерео видеомагнитофона к
левому и правому аудиовходам системы HS,
обозначенным AUDIO IN
6.
Выход Aux (Вспомогательный) для
выполнения записи
Для записи звука с системы HS на стерео
видеомагнитофон или любое другое
звукозаписывающее устройство (магнитофон,
минидиск, CD-R или другие) следует подключить
разъемы Audio Out
A к аналоговым входам
Record In соответствующего устройства. Также их
можно подключить к любым аудиовходам
телевизора, чтобы прослушивать звук от
контроллера HS только через динамики
телевизора, когда выключен усилитель в
сабвуфере, а громкость на контроллере HS
полностью убрана. Если же работают колонки
системы HS, то должна быть убрана громкость на
телевизоре.
Цифровые входы и выходы
Подключите цифровой выход любого цифрового
источника, например, дополнительного CD или
DVD чейнджера или плеера, продвинутой игровой
приставки, цифрового спутникового ресивера,
тюнера высокого разрешения или кабельной
приставки или выхода совместимой звуковой
карты компьютера к Оптическому или
Коаксиальному цифровым входам
89.
Соедините коаксиальный цифровой выход E,
расположенный на задней панели системы HS, с
соответствующим цифровым входом в CD-R-
рекордере или в минидисковом рекордере.
Замечания относительно подключения
оптического кабеля цифрового
аудиосигнала (дополнительное
устройство)
■ Осторожно вставьте штекер кабеля в
защищенное крышкой гнездо оптического
цифрового выхода аудиосигнала, штекер
кабеля должен плотно войти в гнездо.
Размещение громкоговорителей
Размещение громкоговорителей в многоканальной
системе домашнего кинотеатра может оказывать
заметное воздействие на качество
воспроизводимого звука.
В зависимости от устройства для просмотра,
установите центральный громкоговоритель либо
над, либо под вашим ТВ или в центре, позади
перфорированного фронтального проекционного
экрана.
После установки центрального канала разместите
левый фронтальный и правый фронтальный
громкоговорители так, чтобы они находились друг
от друга на том же расстоянии, что центральный
канал от основного места прослушивания.
Идеальным считается такое размещение
фронтальных громкоговорителей, при котором их
ВЧ динамики находятся выше или ниже ВЧ
динамика центрального канала не более, чем на
60 см.
DIGITAL OUT
VCR SATELLITE DECODER TV SET
AUDIO OUT AUDIO OUT
COMPONENTS IN
УСТАНОВКА И ПОДКЛЮЧЕНИЯ
Right Front
Speaker Left Front
Speaker
No more than
60cm
Center Front Speaker
A) Установка фронтальных громкоговорителей с
телевизорами и заднепроекционными системами
Center Front
Speaker
Optional Rear-Wall Mounting
TV or Projection Screen
Right Front
Speaker
Left Front
Speaker
No more tha
n
2m
whe
n
rear-mou
n
ted
speakers are used
B) Расстояние между левым и правым
громкоговорителями должно быть равно
расстоянию от зрительского места до экрана.
Также можно поэкспериментировать с установкой
левого и правого громкоговорителей немного
впереди центрального громкоговорителя.
Установка на задней стене - вариант размещения
громкоговорителей для 5.1-канальной системы
В зависимости от особенностей акустики Вашей
комнаты и типа используемых громкоговорителей
может оказаться, что звуковая сцена улучшится,
если левый и правый фронтальные
громкоговорители немного выдвинуть вперед
относительно центрального громкоговорителя.
По возможности установите все фронтальные
громкоговорители так, чтобы они были
направлены на ту высоту, на которой находятся
Ваши уши, когда Вы сидите на основном
зрительском месте.
Действуя по этому руководству, Вы обнаружите,
что чтобы добиться правильного положения
фронтальных громкоговорителей, нужно немного
поэкспериментировать. Не бойтесь заниматься
такими перестановками, чтобы система начала
звучать правильно. Оптимизируйте положение
громкоговорителей так, чтобы переход звука по
фронтальной части комнаты из одного
громкоговорителя в другой происходил гладко.
