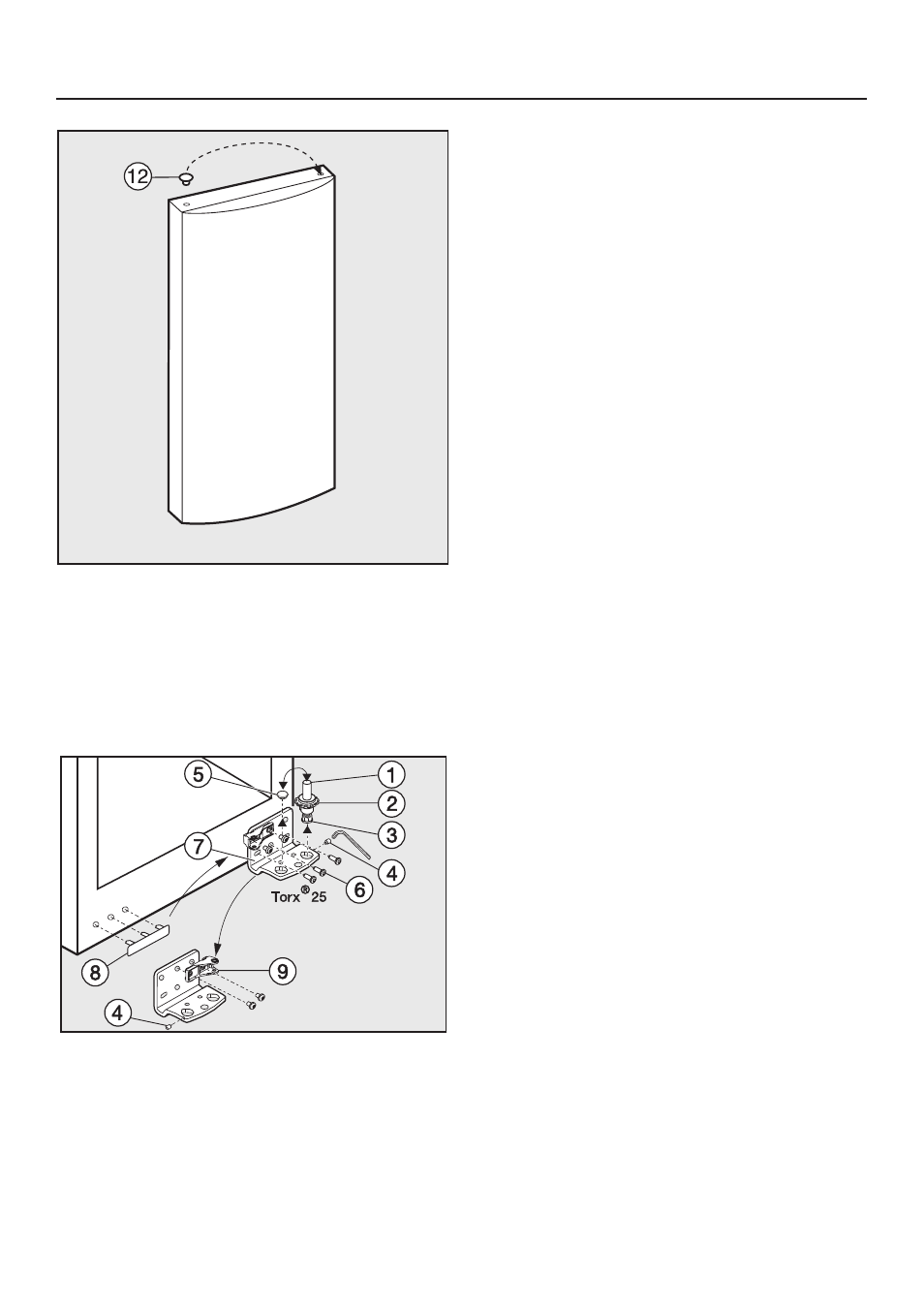

^ Снимите соответственно заглушку
l с подшипниковой втулки в двер-
це и поставьте заглушку на проти-
воположную сторону.
Монтаж нижней дверцы:
^ Поверните установочный винт d с
помощью шестигранного ключа на
один оборот.
^ Полностью выверните вверх ось
подшипника
a с шайбой b и нож-
кой
c.
^ Снимите заглушку e.
^ Отвинтите шурупы f и снимите
кронштейн подшипника
g.
^ Отверните деталь подшипника i
от кронштейна
g, поверните ее на
180° и вверните в противополож-
ное отверстие кронштейна.
^ Установите заглушки e в другое
отверстие.
^ Полностью выверните установоч-
ный винт
d с помощью
шестигранного ключа.
^ Вверните установочный винт d с
противоположной стороны в под-
шипник пока он не будет с
подшипником на одном уровне.
Внутри в выемке оси подшипника
должен быть виден конец, чтобы
позже можно было установить на-
правляющую оси подшипника (см.
изображение).
^ Снимите деталь облицовки h и по-
ставьте ее в отверстия на противо-
положную сторону.
