^ Снимите облицовочную деталь d.
Теперь соединение между
амортизатором закрывания и прибо-
ром разъединено.
^ Снимите планку a.
^ Сдвиньте скобу амортизатора f ,
насколько это возможно, в сторону
ручки и отвинтите шурупы
g у
амортизатора.
^ Сдвиньте амортизатор закрывания
с помощью шлицевой отвертки, на-
сколько это возможно, в сторону
ручки и выведите его сбоку.
^ Положите амортизатор закрыва-
ния в сторону.

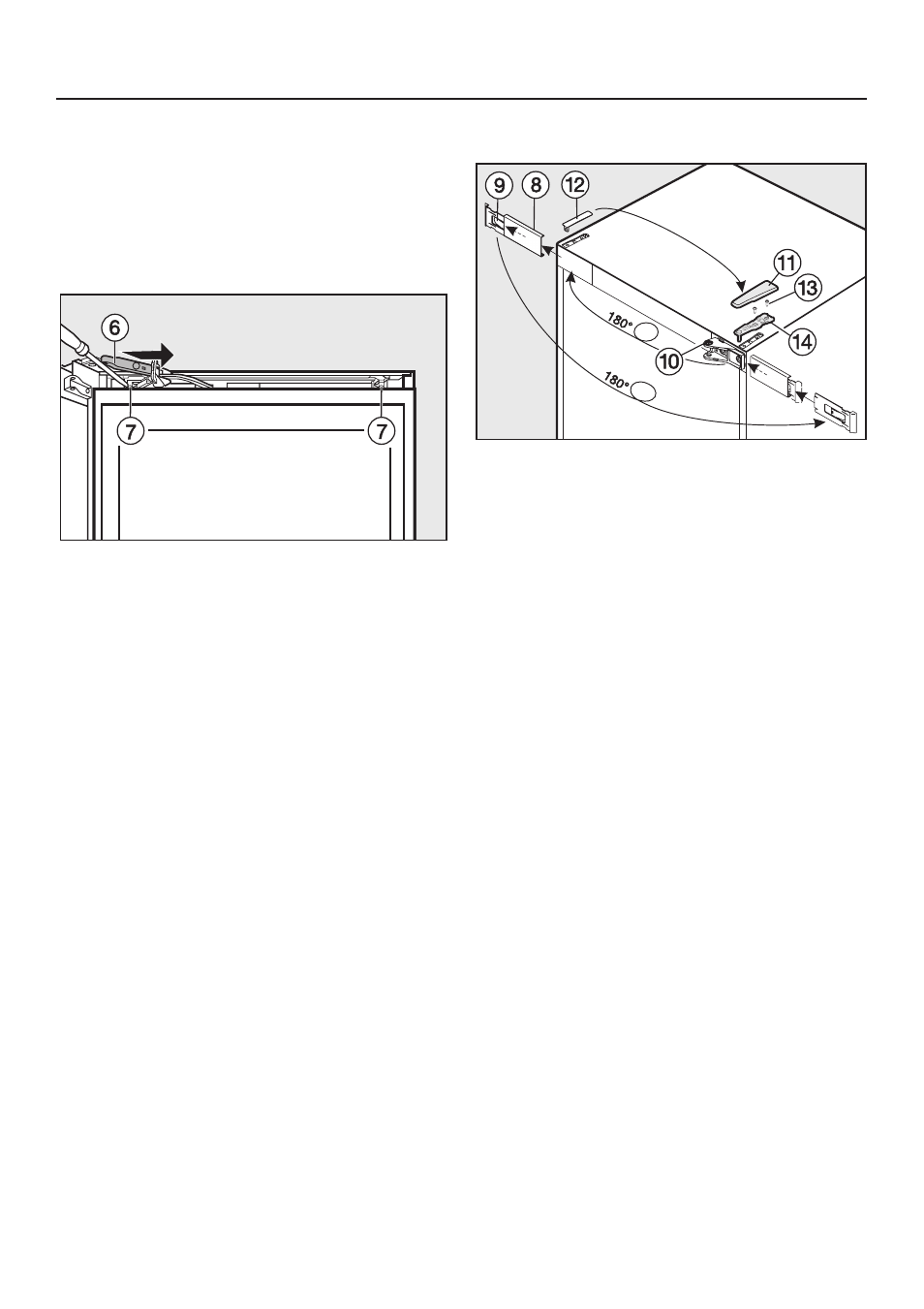

Демонтаж верхней дверцы:
^ Отделите деталь облицовки h, ос-
торожно введя снизу шлицевую от-
вертку в выемку.
^ Снимите детель облицовки h
вместе с держателем
i.
^ Отделите держатель i от детали
облицовки
h, сдвинув его немного
влево, а затем снимите держа-
тель, направляя его вперед.
^ Поверните держатель i на 180°.
^ Насадите деталь облицовки h
спереди на держатель
i и сдвинь-
те ее вправо. Надпись должна чи-
таться.
^ Отверните деталь подшипника j
и установите ее, повернув на 180°,
на противоположную сторону. При
необходимости проколите для это-
го отверстия.
^ Снимите верхнюю деталь облицов-
ки
k, сдвинув ее сзади вперед, а
затем снимите ее, направляя ввер-
х.
^ Снимите деталь облицовки l, на-
правляя ее вверх.
