ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

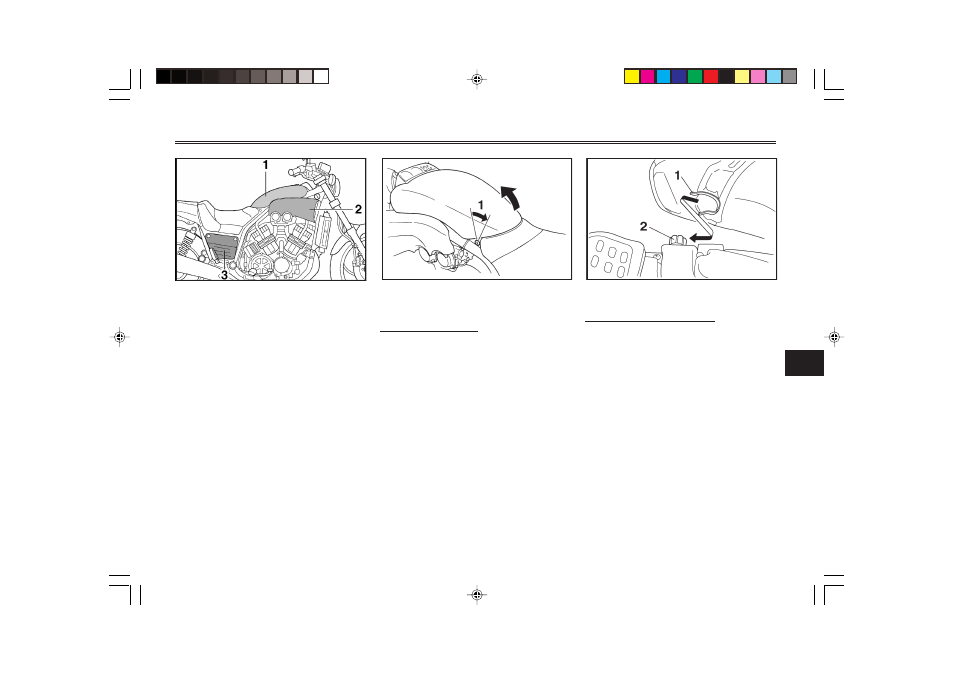

1. Щиток А
2. Панель А
3. Панель В
EAU03516
Снятие и установка кожуха и
панелей
Показанные на рисунках кожух и
панели необходимо снимать для
выполнения некоторых операций
технического обслуживания, опи-
сание которых приведено в этой
главе.
Руководствуйтесь инструкциями
этой главы каждый раз при необ-
ходимости снятия и установки ко-
жуха или панели.
1. Отпирание
EAU03415
Щиток А
Как снять щиток
1. Вставьте ключ в замок и по-
верните его по часовой стрел-
ке.
2. Снимите щиток, как показано
на рисунке.
1. Держатель (2 шт.)
2. Выступ (2 шт.)
Как установить щиток
1. Совместите держатели,
имеющиеся на нижней части
щитка, с выступами на раме.
2. Нажмите на заднюю часть
щитка до полной фиксации.
3. Выньте ключ из замка.
