Инструкция по эксплуатации Yamaha V-Max VMX12R (2003)
Страница 103
6-44
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

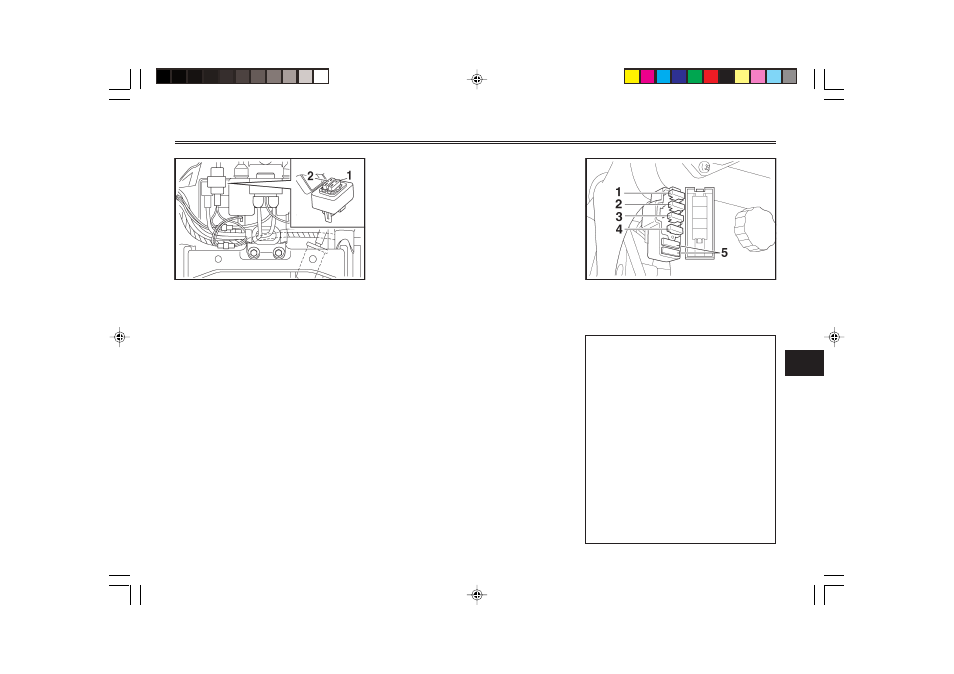

1. Главный плавкий предохранитель
2. Запасной главный предохранитель
EAU01664
Замена плавких предохрани-
телей
Коробка главного плавкого пре-
дохранителя находится под си-
деньем водителя. (Описание опе-
раций снятия и установки сиде-
нья водителя приведено на стр.
3-11.) Коробка предохранителей,
которая содержит плавкие предо-
хранители отдельных цепей, рас-
положена за щитком А. (Описание
операций снятия и установки щит-
ка приведено на стр. 6-10.)
Если предохранитель перегорел,
замените его следующим обра-
зом:
1. Установите ключ в положение
“OFF” (“ВЫКЛЮЧЕНО”) и вы-
ключите соответствующую
электрическую цепь.
2. Выньте перегоревший предо-
хранитель и установите но-
вый, имеющий такой же номи-
нальный ток срабатывания.
1. Предохранитель фары
2. Предохранитель системы сигнализации
3. Предохранитель системы зажигания
4. Предохранитель вентилятора радиатора
5. Запасной предохранитель (2 шт.)
Требуемые плавкие предохра-
нители:
Главный предохранитель:
30 А
Предохранитель фары:
15 А
Предохранитель системы
сигнализации:
10 А
Предохранитель вентиля-
тора радиатора:
10 А
Предохранитель системы
зажигания:
10 А
