ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

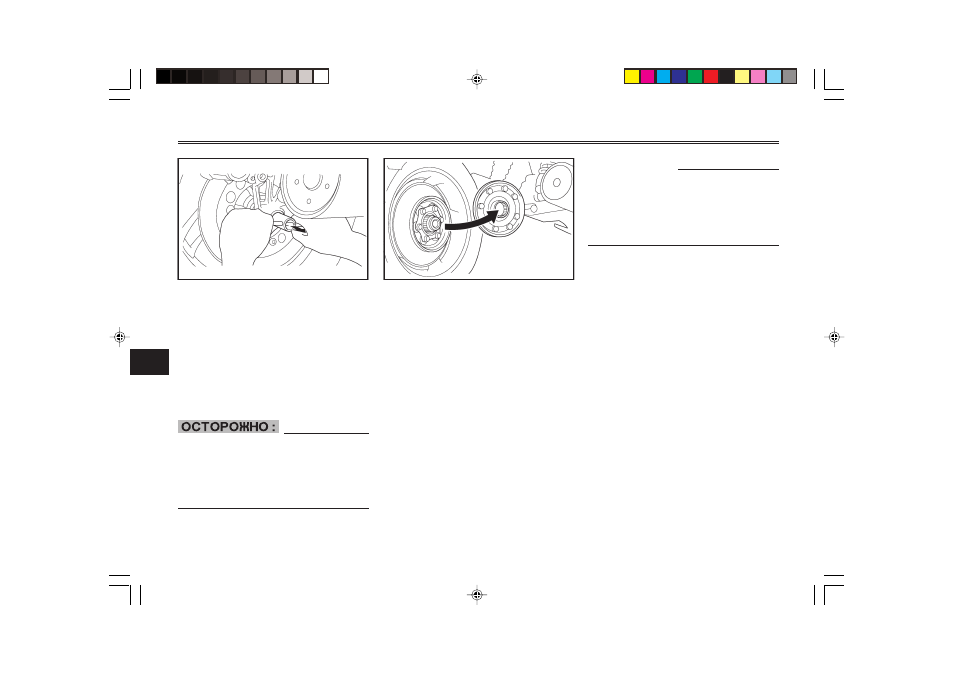

5. Поддерживая заднее колесо,
вытяните ось колеса.
6. Снимите кронштейн тормоз-
ной скобы и проставку.
7. Сдвиньте колесо в правую
сторону, чтобы отделить его
от картера главной передачи,
и выньте колесо.
ECA00062
Не нажимайте на педаль тормо-
за после того, как было снято
колесо с тормозным диском, т. к.
это ведет к смыканию тормозных
колодок.
EAU04362
Как установить заднее колесо
1. Нанесите тонкий слой смаз-
ки на основе литиевого
мыла на шлицы картера глав-
ной передачи и ступицы коле-
са.
2. Установите колесо, крон-
штейн тормозной скобы, про-
ставку и ось колеса.
3. Установите тормозную скобу,
закрепив ее болтами.
ПРИМЕЧАНИЕ :
Прежде, чем установить тормоз-
ную скобу на тормозной диск, убе-
дитесь в том, что между тормоз-
ными колодками имеется доста-
точный зазор.
4. Присоедините реактивную
тягу тормоза к кронштейну
тормозной скобы, закрепив ее
болтом с гайкой.
5. Установите гайку оси и слег-
ка затяните ее.
6. Спустите мотоцикл с цен-
тральной подставки так, что-
бы заднее колесо опустилось
на землю.
7. Затяните стяжной болт оси
заднего колеса, гайку оси,
болты тормозной скобы и гай-
ку реактивной тяги тормоза с
требуемыми моментами.
