ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
ближайтесь к аккумулятор-
ной батарее с источниками
искр, открытого пламени, за-
жженными сигаретами и т. п.
и обеспечивайте достаточ-
ную вентиляцию при заряд-
ке батареи в закрытых поме-
щениях.
8
8
8
8
8
ХРАНИТЕ ЭТУ И ЛЮБЫЕ ДРУ-
ГИЕ АККУМУЛЯТОРНЫЕ БА-
ТАРЕИ В МЕСТАХ, НЕДОС-
ТУПНЫХ ДЛЯ ДЕТЕЙ.
EC000100
Используйте только дистиллиро-
ванную воду, поскольку водопро-
водная вода содержит минералы,
вредные для аккумуляторной
батареи.

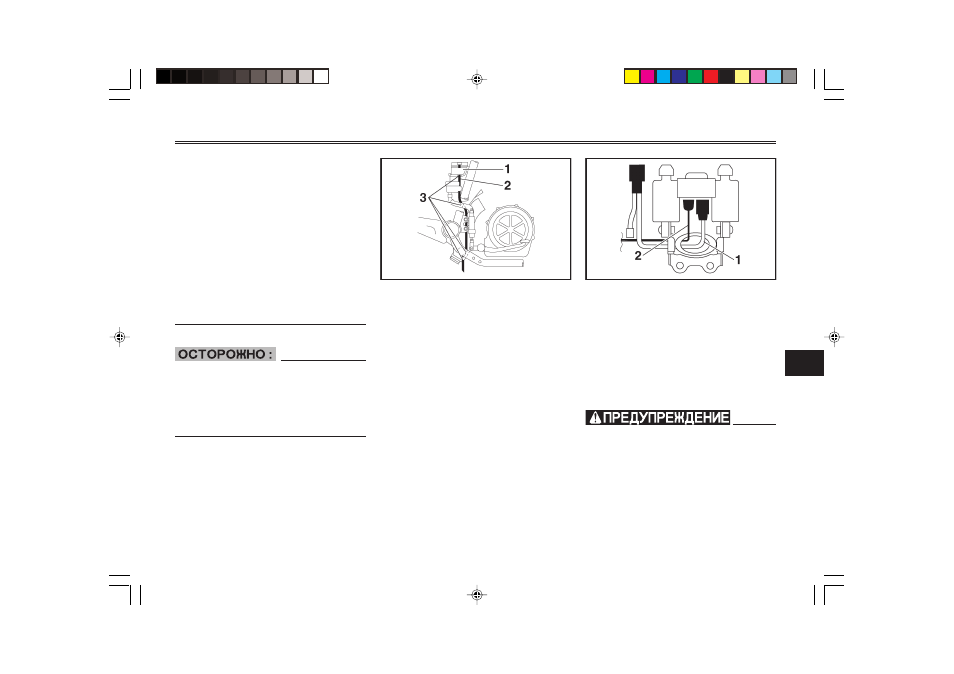

1. Аккумуляторная батарея
2. Вентиляционный шланг батареи
3. Проходная направляющая троса
10. Проверьте и, если необходи-
мо, поправьте прокладку вен-
тиляционного шланга.
11. Установите узлы катушек за-
жигания, закрепив их болтами.
1. Положительный провод аккумуляторной ба-
тареи (красный)
2. Провод стартера (черный)
12. Присоедините соединители.
13. Присоедините положитель-
ный провод аккумуляторной
батареи и провод стартера к
реле стартера и надежно за-
тяните их.
EW000118
Пропустите положительный про-
вод аккумуляторной батареи и
провод стартера через отверстие
в скобе катушки зажигания, как
показано на рисунке. Неправиль-
ная прокладка этих проводов мо-
жет вести к короткому замыка-
нию, вызывающему отказ двига-
