ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU00028

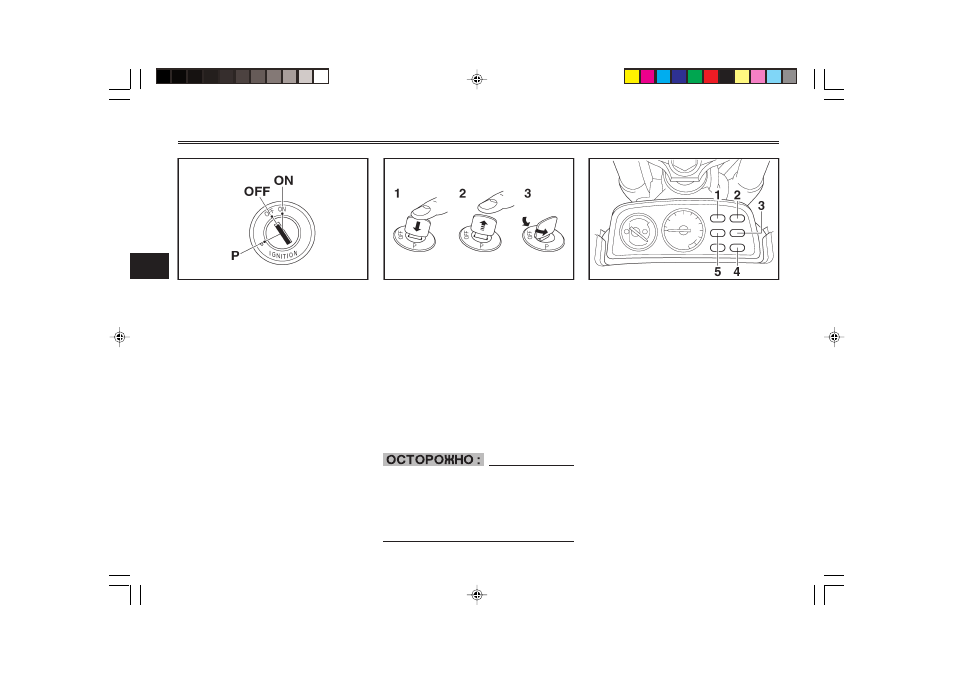

Главный переключатель
При помощи главного выключате-
ля осуществляется управление
системами зажигания и освеще-
ния. Описание всех положений
переключателя приведено ниже.
EAU00038
ВЫКЛЮЧЕНО
Все электрические системы вы-
ключены. Ключ можно вынуть.
1. Индикатор нейтрали “NEUTRAL”
2. Индикатор указателя поворотов “TURN”
3. Предупредительная лампа уровня топлива
“FUEL”
4. Индикатор дальнего света “HIGH BEAM”
5. Предупредительная лампа уровня масла “OIL
LEVEL”
EAU03034
Индикатор и сигнальные
лампы
EAU00062
Индикатор нейтрали “NEUTRAL”
Этот индикатор включается, ко-
гда коробка передач устанавли-
вается в нейтраль.
EAU00059
Индикатор указателя поворотов
“TURN”
Этот индикатор мигает, когда
переключатель указателя пово-
ротов переводится вправо или
влево.
1. Нажать
2. Отпустить
3. Повернуть
EAU00051
Положение “Р “ (“ПАРКОВКА”)
Включено освещение прибора и
включены задний и передний га-
баритные фонари, а все остальные
электрические системы выклю-
чены. Ключ можно вынуть. Для
того, чтобы повернуть ключ в по-
ложение “Р” на него необходимо
нажать в положении “OFF”.
ECA00043
Не используйте положение “СТО-
ЯНКА” в течение длительного
времени, т. к. это может вызвать
разрядку аккумуляторной бата-
реи.
EAU00032
Положение “ON” (“ВКЛЮЧЕНО”)
Питание подается на все элек-
трические системы, и включены
фара, освещение прибора, перед-
ний и задний габаритные фонари
и двигатель можно запустить.
Ключ нельзя вынуть.
