Транспортировка бака-водонагревателя
5
9
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
5.2
Транспортировка бака-водонагревателя без упаковки
Можно легко транспортировать бак-
водонагреватель, если изготовить три трубы
(длиной примерно по 15 – 20 см) для его переноски.
z
Снимите переднюю крышку. Для этого подайте
переднюю крышку снизу вперед, а сверху
снимите с крюков на корпусе бака.
z
Снимите теплоизоляционный элемент.
z
Для этого подайте боковые стенки снизу вперед,
а сверху снимите с крюков на корпусе бака.
Труба для транспортировки с муфтой Rp¾ для
передней стороны бака
z
Изготовить трубу для транспортировки (рис. 6,
поз. 1) с муфтой Rpѕ.
z
Установить трубу для транспортировки на
крышке люка с передней стороны бака.
Две трубы для транспортировки с муфтой Rp1
для задней стороны бака
z
Изготовить две трубы для транспортировки
(рис. 7, поз. 1) с муфтами Rp1.
z
Установить трубы для транспортировки в места
подключений VS и RS на задней стороне бака.

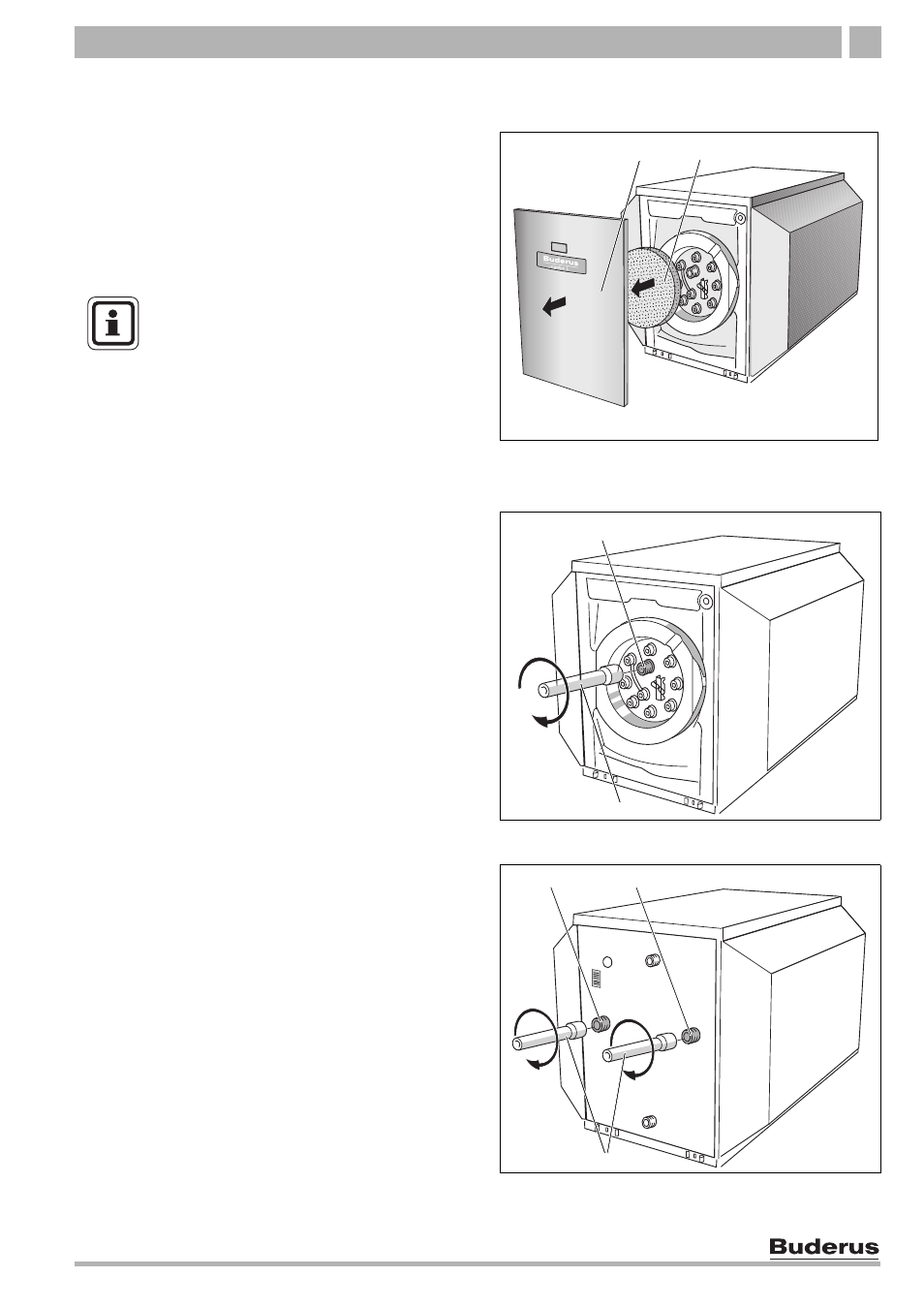

Рис. 5
Установка теплоизоляции и передней стенки
Поз. 1: передняя стенка
Поз. 2: теплоизоляционный элемент
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При транспортировке бака в упаковке
для избежания повреждений можно
снять боковые стенки.
Рис. 6
Установка трубы для транспортировки
(передняя сторона бака)
1
R¾
Рис. 7
Установка труб для транспортировки
(задняя сторона бака)
1
VS/RS
RS/VS
