18
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
Оставляем за собой право на изменения!
Техническое обслуживание
8
8.3
Проверка магниевого анода
Магниевый анод представляет собой анод
протекторной защиты от коррозии, изнаши-
вающийся в процессе эксплуатации бака-
водонагревателя. Диаметр магниевого анода
следует проверить не позднее, чем через два года.
z
Проверить износ магниевого анода (рис. 17,
поз. 1). Замените анод, если его диаметр
уменьшился примерно до 15– 10 мм.
8.4
Замена магниевого анода
z
Отвернуть гайку M8 (рис. 17, поз. 10), чтобы
освободить ушко заземляющего провода
(рис. 17, поз. 8).
z
Отвернуть гайку M8 (рис. 17, поз. 7).
z
Снять крышку люка (рис. 17, поз. 3) с магниевого
анода (рис. 17, поз. 1).
z
Заменить магниевый анод.
z
Установить новый магниевый анод со всеми
мелкими деталями, входящими в поставку, как
это показано на рисунке 17.

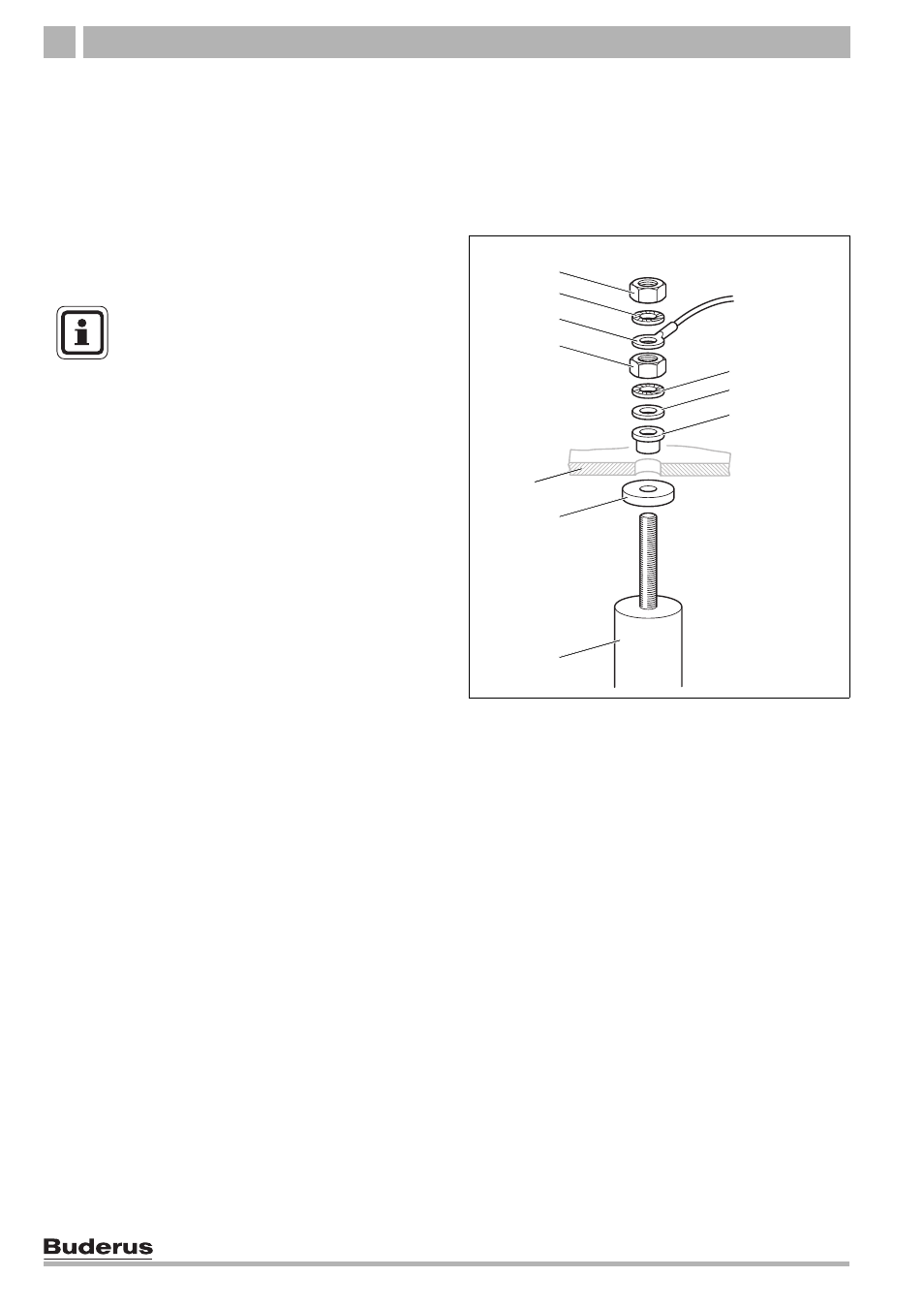

Рис. 17 Замена магниевого анода
Поз. 1: магниевый анод
Поз. 2: уплотнение
Поз. 3: крышка люка
Поз. 4: изолирующая втулка
Поз. 5: U-образная шайба
Поз. 6: зубчатая шайба
Поз. 7: гайка (M8)
Поз. 8: ушко заземляющего провода
Поз. 9: зубчатая шайба
Поз. 10: гайка (M8)
1
2
3
4
5
6
7
8
9
10
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
На поверхность магниевого стержня не
должно попадать масло. Соблюдайте
чистоту.
