Пуск в эксплуатацию и отключение 7
7 Пуск в эксплуатацию и отключение
7.1 Пуск в эксплуатацию бака-водонагревателя
Для предотвращения появления утечек при работе
бака-водонагревателя его следует перед пуском
в эксплуатацию проверить на герметичность.
z Для удаления воздуха из бака-водонагревателя
открыть вентиль продувки и выпуска воздуха
(рис. 13, поз. 1) или наиболее высоко
расположенный водоразборный кран.
z Для заполнения бака открыть запорный вентиль
на входе холодной воды EK (рис. 13, поз. 2).
z Перед нагревом проверить заполнение водой
отопительного котла, бака-водонагревателя
и трубопроводов. Для этого открыть вентиль для
продувки и выпуска воздуха (рис. 13, поз. 1).
z Проверьте все соединения, трубопроводы
и крышку люка на герметичность.
7.1.1 Монтаж теплоизоляции и кожуха
z Установить теплоизоляционный элемент
(рис. 14, поз. 2) на крышку люка.
z Подвесить переднюю стенку (рис. 14, поз. 1)
сверху и нажать на нее снизу до защелкивания
в баке.
z Подвесить боковые стенки сверху и нажать на
них снизу до защелкивания в баке.

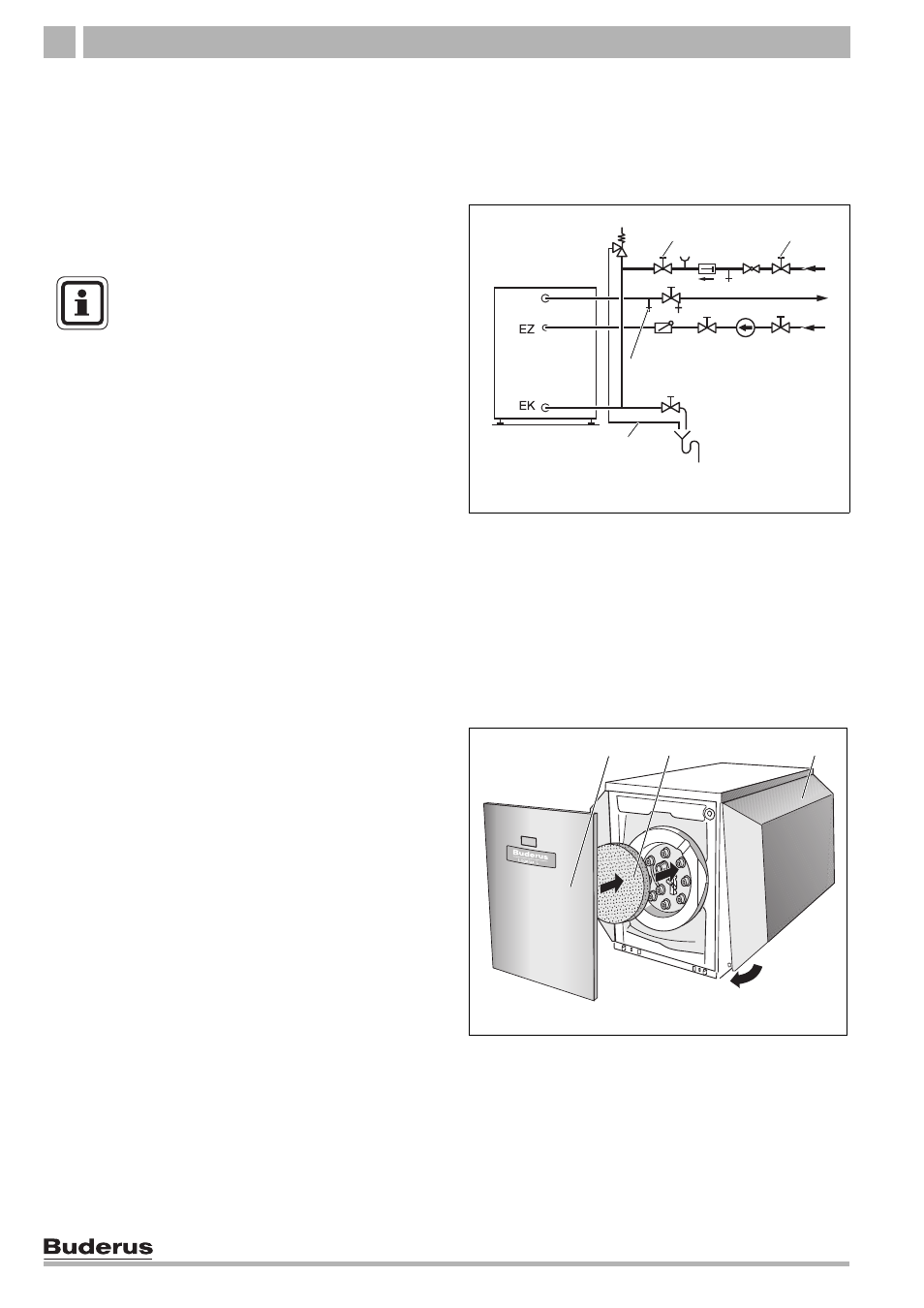

Рис. 13 Монтаж по DIN 1988 (принципиальная схема)
Поз. 1: вентиль для продувки и выпуска воздуха
Поз. 2: запорный вентиль на входе холодной воды
Поз. 3: дренажная линия предохранительного клапана
AW: выход горячей воды
EK: вход холодной воды
EZ: вход циркуляции
AW
1
2
3
2
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Испытание бака-водонагревателя
на герметичность проводите только
с питьевой водой. Испытательное
избыточное давление в контуре
горячей воды не должно превышать
10 бар.
Рис. 14 Установка теплоизоляции и передней стенки
Поз. 1: передняя стенка
Поз. 2: теплоизоляционный элемент
Поз. 3: боковая стенка
2 1 3
