Монтаж бака-водонагревателя
6
11
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
6.2
Монтаж трубопроводов питьевой воды
Соблюдайте следующие указания при подключении
бака-водонагревателя к трубопроводной сети. Это
имеет большое значение для безаварийной работы.

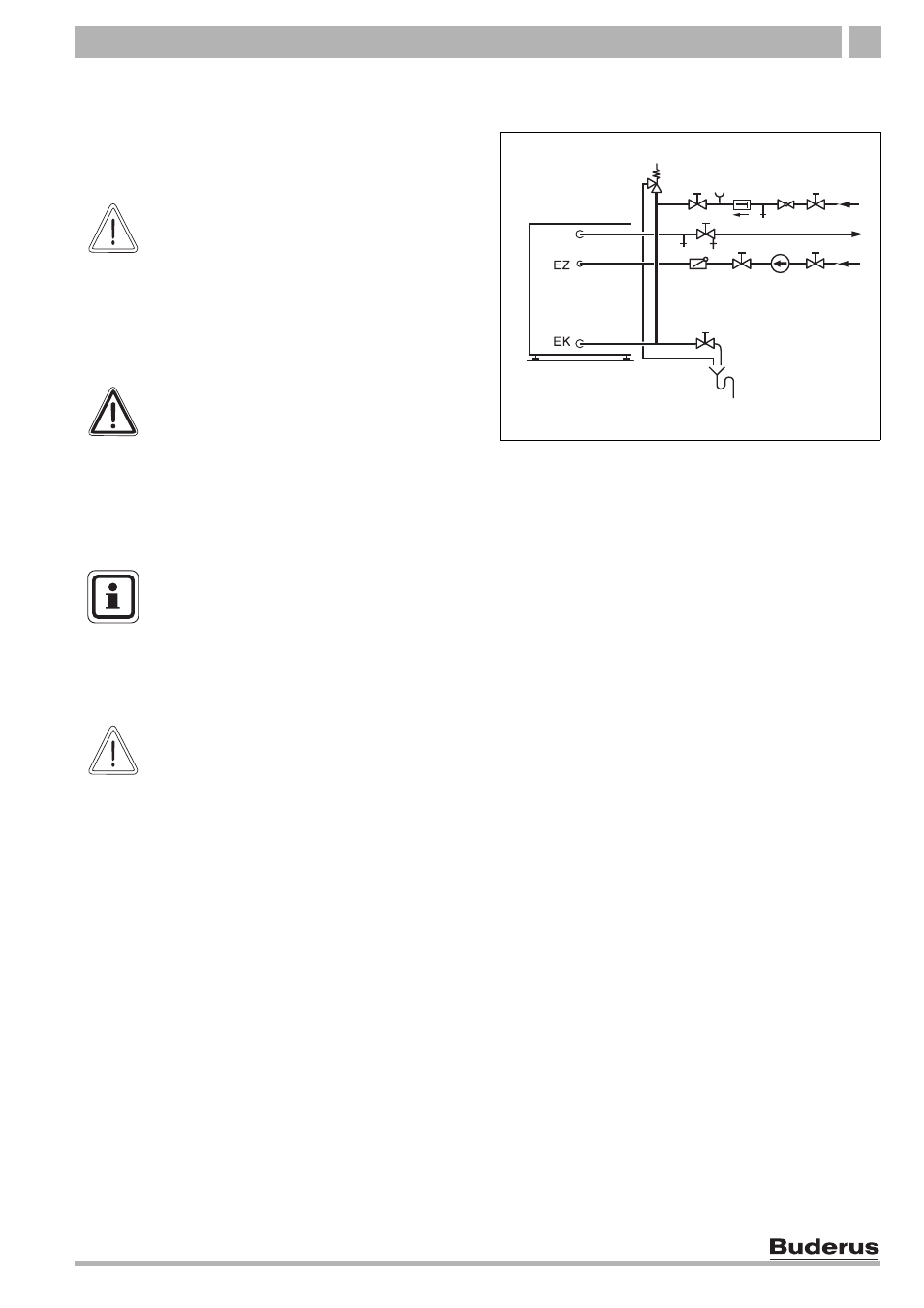

Рис. 10 Монтаж по DIN 1988 (принципиальная схема)
Поз. 1: бак-водонагреватель
Поз. 2: вентиль для продувки и выпуска воздуха
Поз. 3: запорный вентиль со сливом
Поз. 4: предохранительный клапан
Поз. 5: обратный клапан
Поз. 6: запорный вентиль
Поз. 7: циркуляционный насос
Поз. 8: редукционный клапан (при необходимости)
Поз. 9: контрольный вентиль
Поз. 10: клапан, препятствующий обратному потоку
Поз. 11: штуцер для подключения манометра
Поз. 12: кран для слива
AW:
выход горячей воды
EK:
вход холодной воды
EZ:
вход циркуляции
AW
4
6
2
5
6
7
6
12
10
11
9
8
6
1
3
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
В местах подключений AW, EZ и EK
находятся предохранительные гильзы.
Они защищают эмалированные
поверхности соединений от коррозии.
z
Предохранительные гильзы должны
быть вставлены.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЗДОРОВЬЯ
Из-за неаккуратно проведенных
монтажных работ возможно
загрязнение питьевой воды.
z
Монтаж бака-водонагревателя
проводите с соблюдением
гигиенических норм и правил.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для подключения трубопроводов
греющего и нагреваемого контуров
имеются специальные комплекты
соединения котла с баком, которые
существенно облегчают монтаж.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z
Монтируйте соединительные
трубопроводы без напряжения.
z
Следите за тем, чтобы гибкие
шланги не были переломлены или
скручены.
