Технические характеристики
4
7
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Баки-водонагреватели Logalux L135/1 – 200/1 • Издание 03/2004
4
Технические характеристики
4.1
Размеры и подключения
Таб. 2
Размеры и подключения
1
Незаполненный бак с упаковкой.
4.2
Границы применения

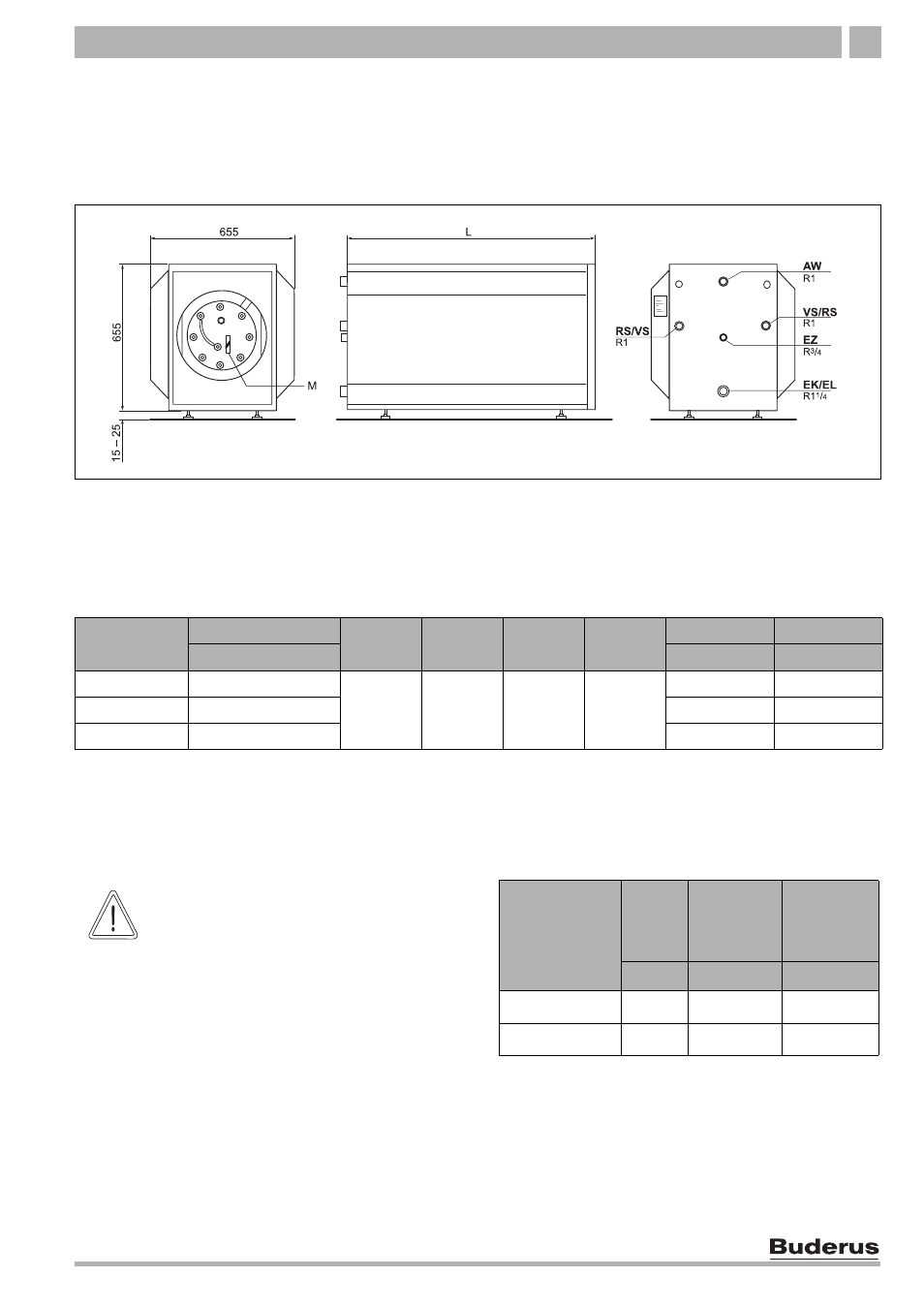

Рис. 2
Размеры и подключения (приведены в мм)
M:
точка замера для горячей воды
AW:
выход горячей воды
EZ:
вход циркуляции
VS:
подающая линия бака-водонагревателя
EK:
вход холодной воды
RS:
обратная линия бака водонагревателя
EL:
слив
Тип
Объем бака
VS/RS
EK/EL
EZ
AW
Длина L
Вес
1
л
мм
кг
L135
135
R 1
R 1¼
R ¾
R 1
812
86
L160
160
922
100
L200
200
1077
112
Допустимые
максимальные
значения
Темпе-
ратура
Рабочее
избыточ-
ное
давление
2
Испыта-
тельное
давление
2
°C
бар
бар
Котловая вода
110
16
1
–
1
ГВС
95
10
10
Таб. 3
Границы применения бака-водонагревателя
1
В зависимости от подключения к отопительной установке
необходимо установить отдельные устройства
безопасности (предохранительный клапан, мембранный
расширительный бак).
2
Рабочее и испытательное давление - избыточное.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
из-за превышения граничных
значений.
z
В целях безопасности соблюдайте
приведенные здесь граничные
значения.
