Описание оборудования
3
3
Описание оборудования
Баки-водонагреватели Logalux L135– 200 полностью
собираются на заводе и поставляются готовыми к
подключению.
Основные части бака-водонагревателя:
–
Емкость бака с антикоррозионной защитой
Антикоррозионная защита состоит из
гигиеничной термоглазури DUOCLEAN MKT,
разработанной фирмой Будерус,
и дополнительной катодной защиты в виде
магниевого анода (рис. 1, поз. 5), доступ
к которому осуществляется через крышку люка
(рис. 1, поз. 2).
–
Крышка люка (рис. 1, поз. 2) для проведения
техобслуживания и чистки.
–
Теплоизоляция (рис. 1, поз. 3)
Теплоизоляция из не содержащего вредных
веществ полиуретанового пенопласта нанесена
непосредственно на бак. Теплоизоляционный
элемент (рис. 1, поз. 6) из пеноматериала
уменьшает теплопотери через крышку люка.
–
Температурный датчик (рис. 1, поз. 4)
Накладной температурный датчик, смонтирован-
ный на крышке люка, регистрирует температуру
горячей воды, передает ее системе управления
отопительной установки, которая осуществляет
регулирование для обеспечения нужной
температуры.
–
Гладкотрубный теплообменник
Через гладкотрубный теплообменник происходит
теплопередача энергии воды греющего контура
воде в баке-водонагревателе. Температура
равномерно распределена по всему объему
бака.

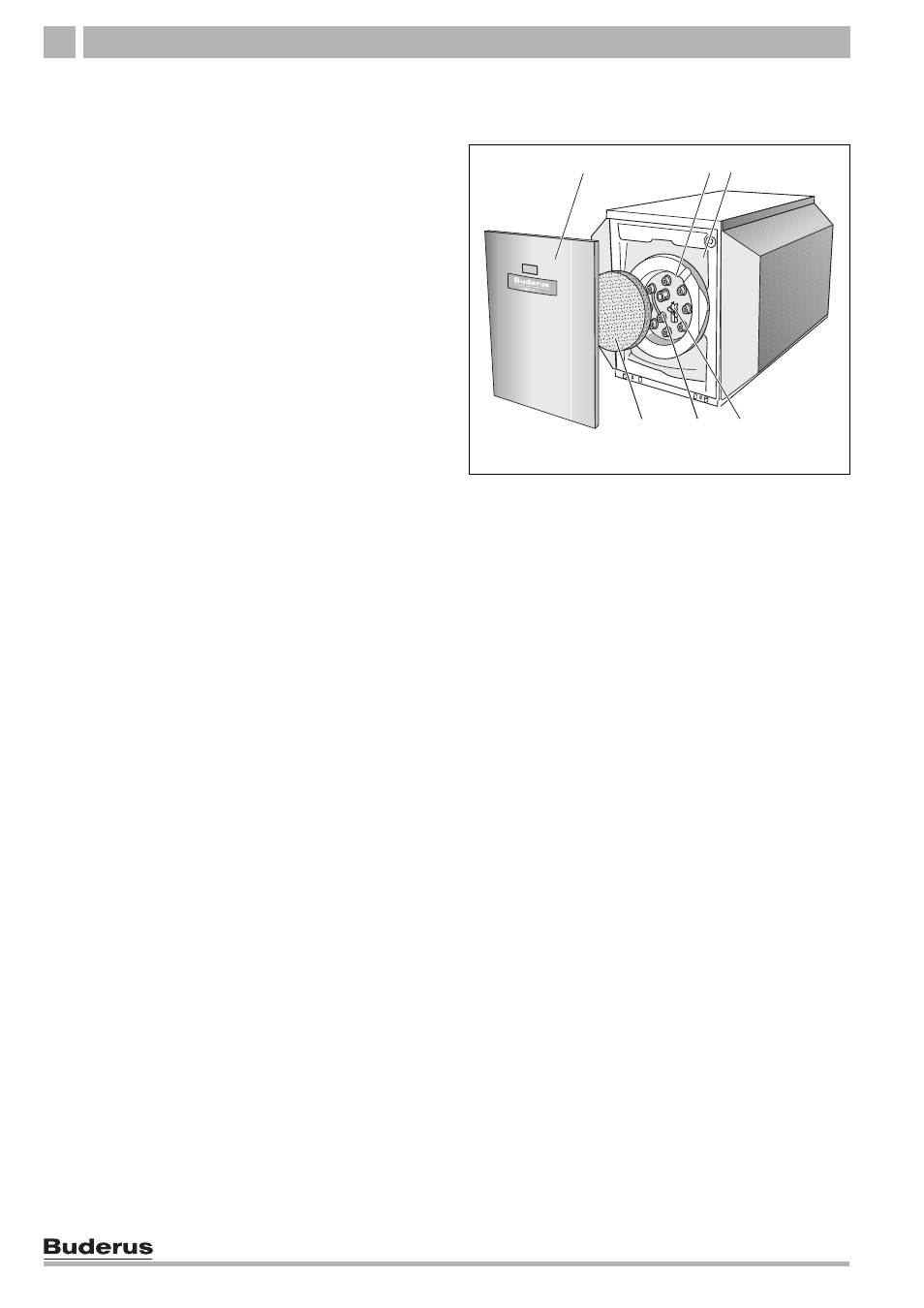

Рис. 1
Бак-водонагреватель Logalux L135
–
200
Поз. 1: передняя стенка
Поз. 2: крышка люка
Поз. 3: теплоизоляция
Поз. 4: накладной температурный датчик
Поз. 5: магниевый анод
Поз. 6: теплоизоляционный элемент
1
5
6
2 3
4
