147 Обслуживание мотовездехода Honda
Тормоза
Регулировка

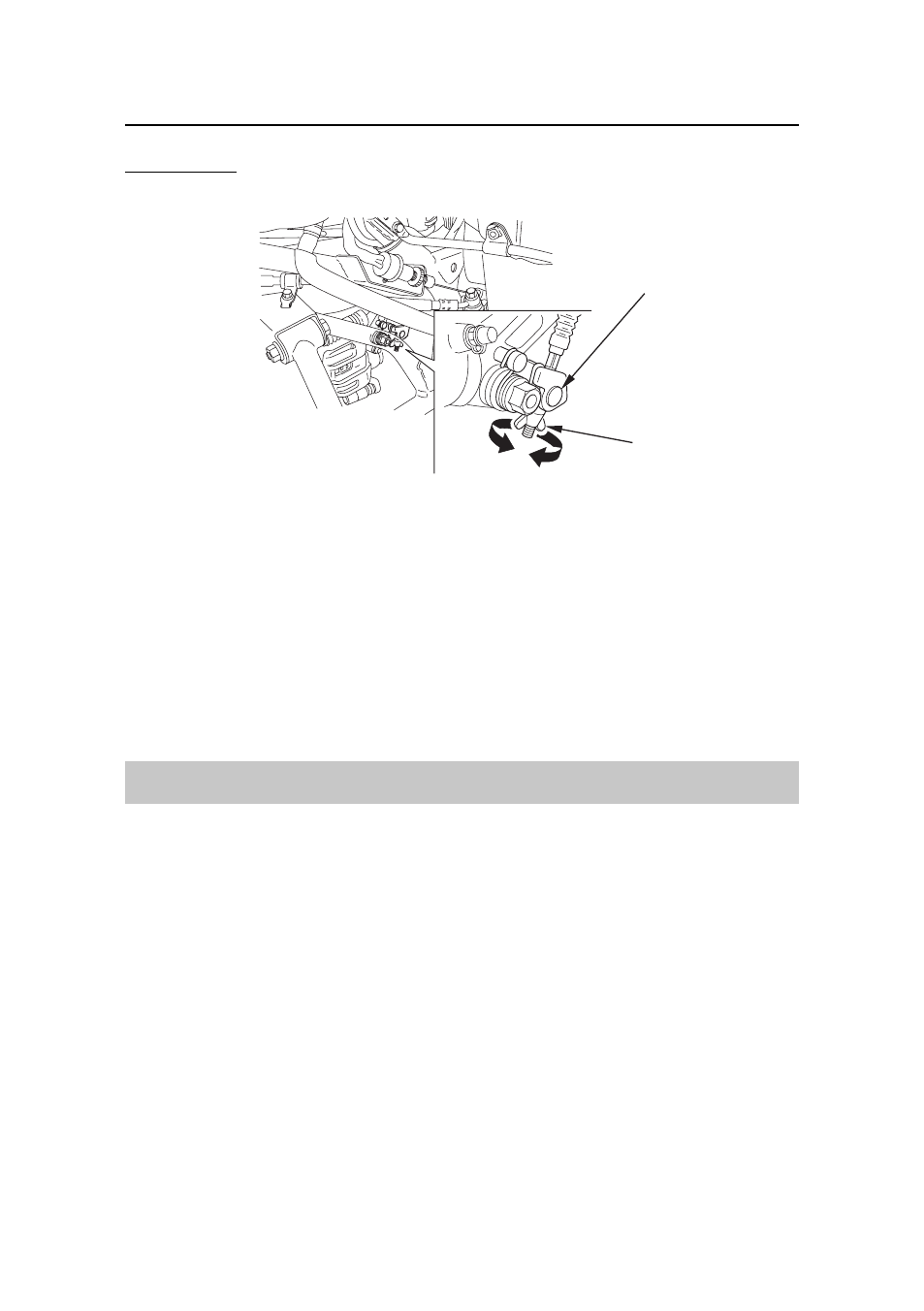

ПРАВАЯ СТОРОНА ЗАДНЕЙ ЧАСТИ
(2) регулировочная гайка рычага тормоза
(3) ось рычага тормоза (А) Увеличение свободного хода
(В) Уменьшение свободного хода
При регулировке свободного хода рычага заднего тормоза/рычага стояноч-
ного тормоза передние колеса должны быть выставлены для прямолиней-
ного движения.
Поверните регулировочную гайку (2) рычага тормоза, расположенную на
рабочем рычаге тормозного суппорта. Убедитесь, что вырез на регулиро-
вочной гайке прявильно встал на оси (3) рычага тормоза.
Другие виды осмотра
Проверьте надежность затяжки всех соединений и правильность рас-
•
положения всех частей и узлов тормозной системы.
Убедитесь в исправности тросов, рабочего рычага, пружины и фиксатора
•
стояночного тормоза кронштейна рычага и фиксаторов.
Проверьте работу тормозного рычага и педали. Для устранения обнару-
•
женных неисправностей обратитесь к официальному дилеру Honda.
