115 Обслуживание мотовездехода Honda
Моторное масло и масляный фильтр двигателя
Установка нового масляного фильтра:
Поместите полотенца под крышку масляного фильтра, поскольку из него польет-
ся масло.
1. Снимите крышку (1) масляного фильтра, отвернув болты (2). Дайте
остаткам масла стечь. Утилизируйте использованный масляный фильтр
(3) в соответствии с правилами (стр. 180).
2. Проверьте состояние уплотнения (4), установите новый масляный
фильтр. При замене используйте только сертифицированный масля-
ный фильтр Honda или масляный фильтр эквивалентного качества,
предназначенный для данной модели мотовездехода. Использование
неподходящего фильтра Honda или фильтра ненадлежащего качества
может стать причиной выхода двигателя из строя
3. Установите на место пружину (5) и установите новый фильтрующий
элемент с резиновым уплотнением (6), смотрящим внутрь, к двигате-
лю. Убедитесь, что пружина и маркировка (7) ‘‘OUT SIDE (TOWARDS
FILTER COVER)’’ (наружная сторона, обращена к крышке фильтра)
обращены наружу от фильтра.
ПРИМЕЧАНИЕ
Неправильная установка масляного фильтра может привести к выходу двигателя
из строя.

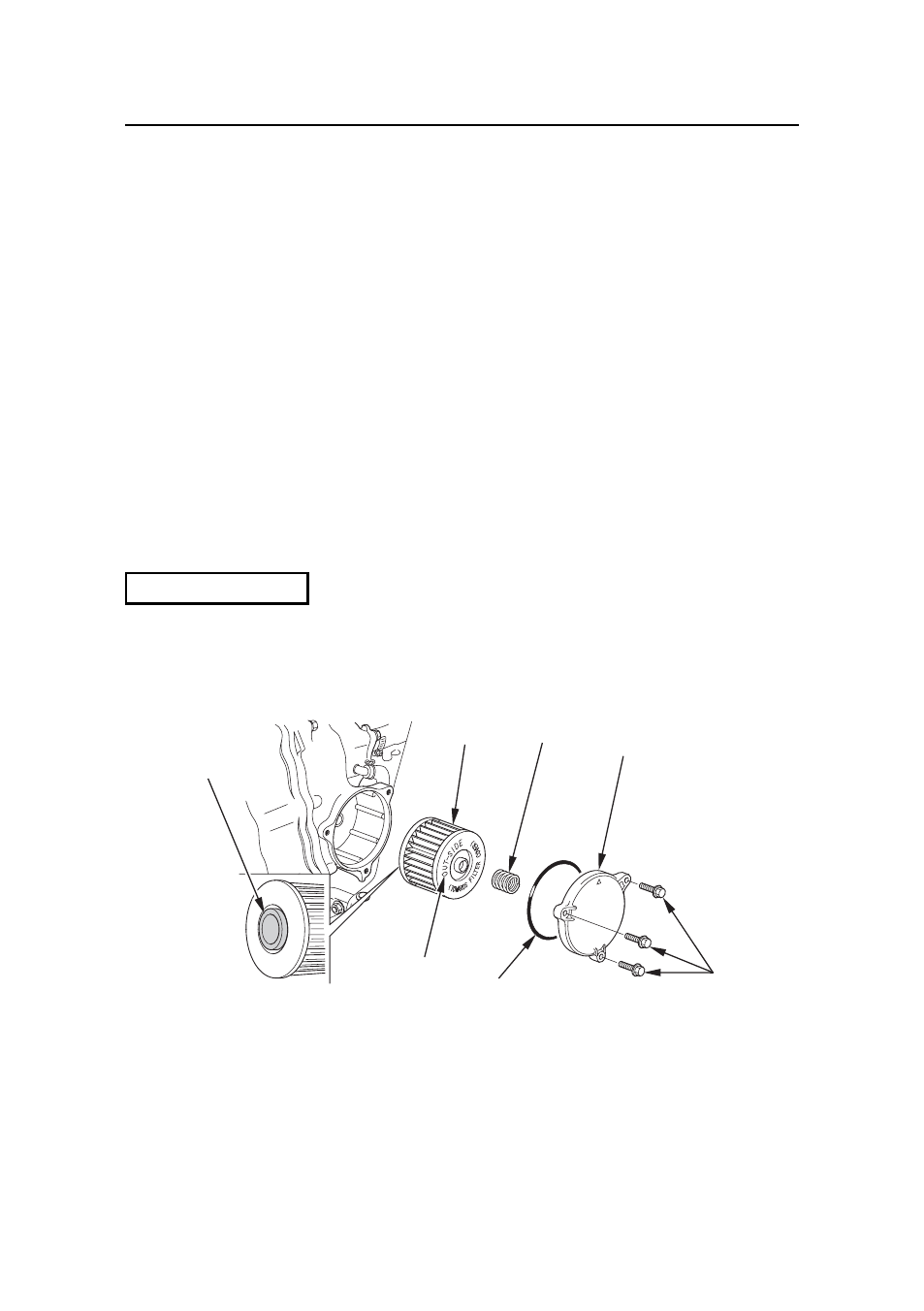

ПРАВАЯ СТОРОНА
(1) крышка масляного фильтра
(2) болты
(3) картридж масляного фильтра (4) Уплотнительное кольцо
(5) пружина
(6) резиновое уплотнение
(7) Маркировка внешней стороны
(4)
(6)
(2)
(1)
) 3 ( ) 5 (
(7)
