104 Обслуживание мотовездехода Honda
Демонтаж седла
Ознакомьтесь с правилами техники безопасности на стр. 93.
Сиденье должно сниматься в следующих случаях: для обслуживания воз-
духоочистителя, масляного фильтра, свечи зажигания, аккумуляторной
батареи и предохранителей, для снятия боковых щитков, заднего щитка,
левого щитка топливного бака, для доступа к руководству по эксплуата-
ции, шинному манометру, к крышке расширительного бачка системы
охлаждения и к табличке с обозначением краски.

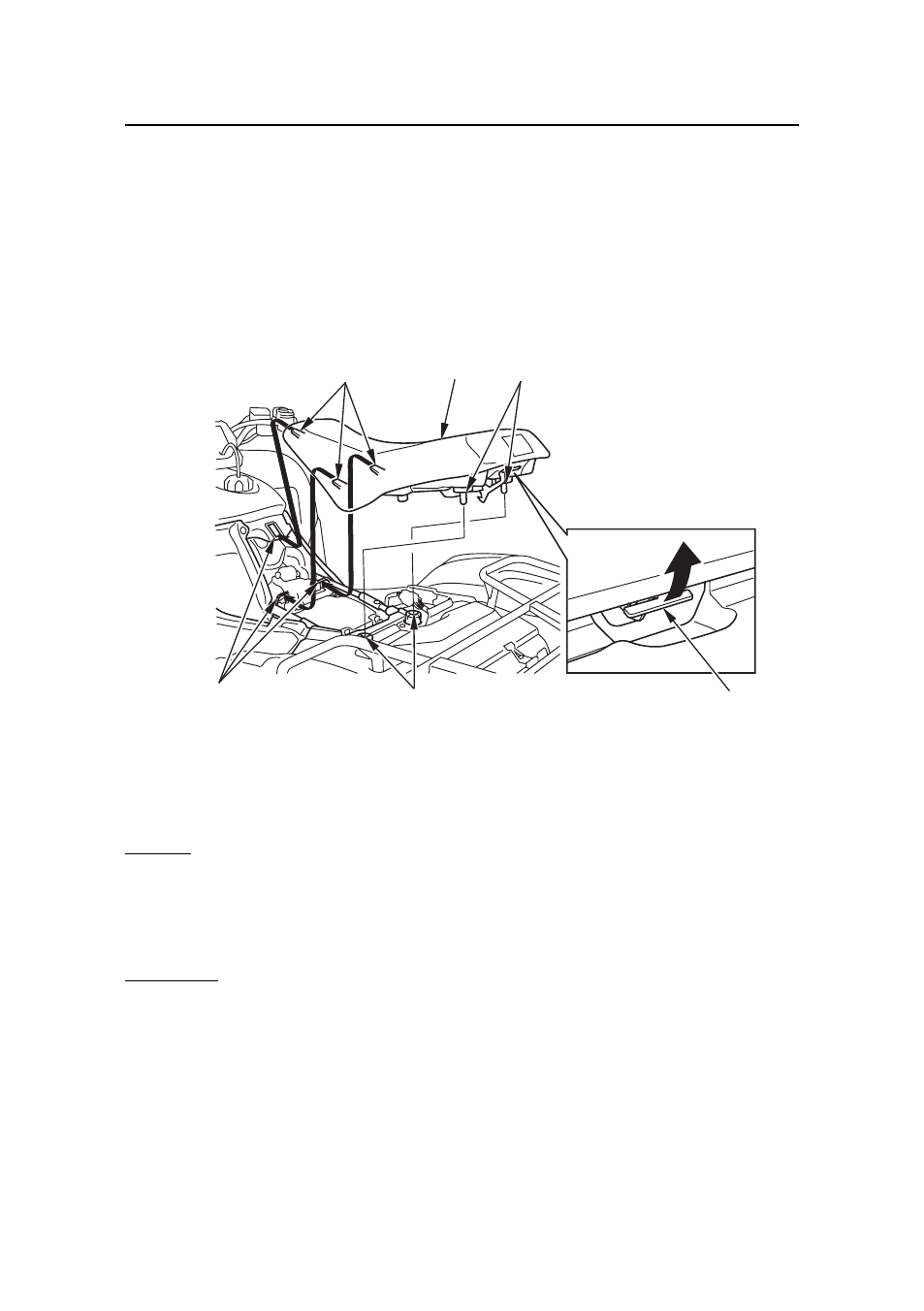

(1) фиксатор седла
(2) седло
(3) передние штыри
(4) крючки
(5) штифты
(6) втулки
Снятие
1. Потяните вверх фиксатор (1) седла, расположенный на правой части
седла.
2. Сдвиньте седло (2) назад и поднимите его.
Установка
1. Установите передние штыри (3) в петли (4), расположенные на раме,
и вставьте штифты (5) во втулки.
2. Нажмите на седло до фиксации.
(1)
(5)
(2)
(4)
(3)
(6)
