Обслуживание мотовездехода Honda
Система блокировки передачи заднего хода
Регулировка системы блокировки передачи заднего хода
Ознакомьтесь с правилами техники безопасности на стр. 93.

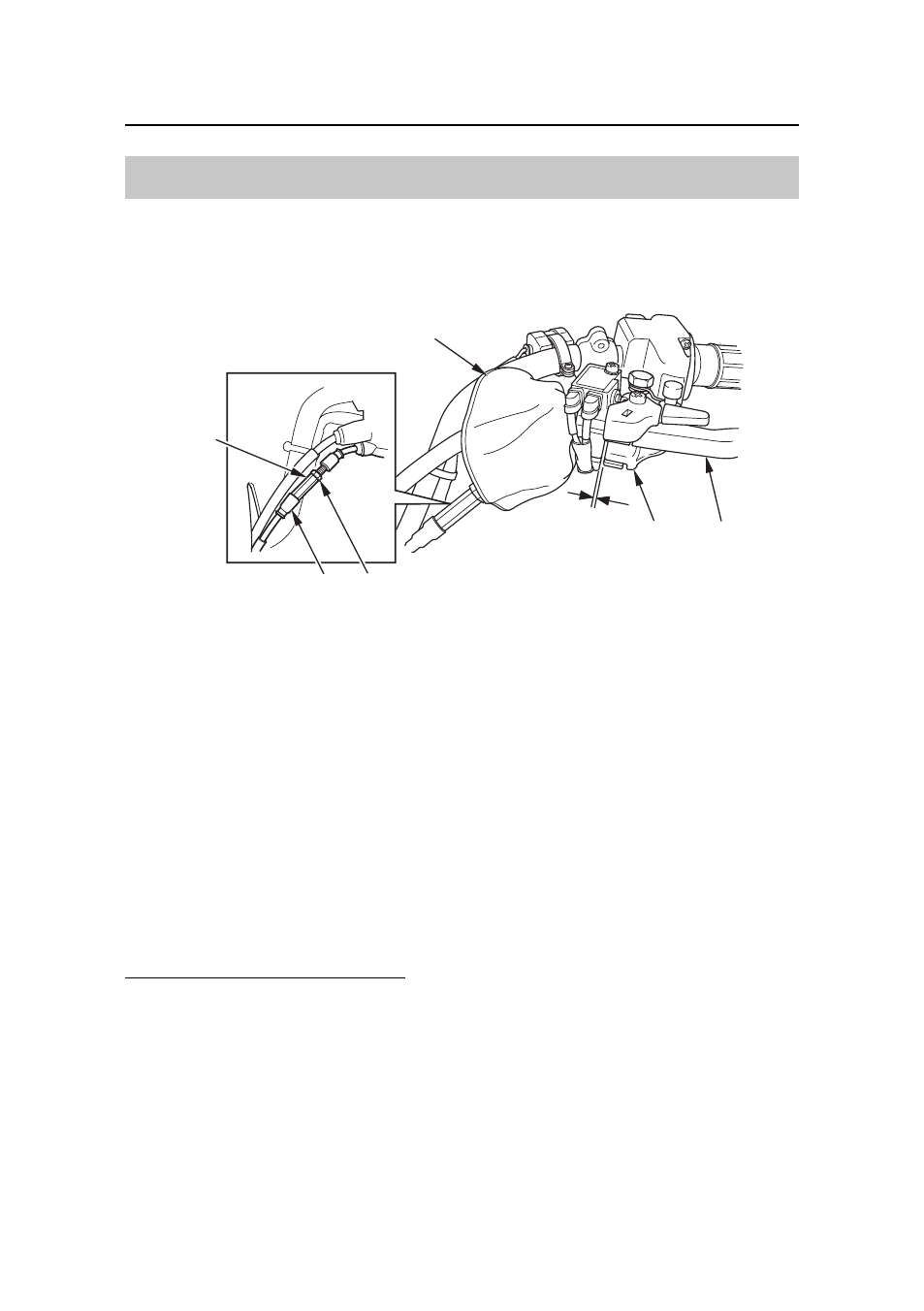

ЛЕВАЯ РУКОЯТКА
(1) пыльник
(2) рычаг включения передачи
заднего хода
(3) рычаг заднего тормоза
(4) резиновая гильза
(5) контргайка
(6) регулировочная гайка
1. Отверните в сторону пыльник (1).
2. Проверьте свободный ход рычага включения передачи заднего хода (2),
который измеряется на торце рычага заднего тормоза (3) со стороны
троса:
2 - 4 мм
3. Для регулировки свободного хода оттяните резиновую втулку (4),
ослабьте контргайку (5) и поворачивайте регулятор (6).
После регулировки надежно затяните контргайку.
4. Верните на место пыльник и резиновую втулку.
Прочие контрольные проверки
Проверьте рычаг включения передачи заднего хода и его трос на наличие
незатянутых соединений и повреждений. Если на тросе имеются задиры и
иные повреждения, обратитесь для замены троса к официальному дилеру
Honda.
(2)
(4)
(1)
(3)
(6)
(5)
2 - 4 мм
