Свободный ход рычага дроссельной заслонки
Ознакомьтесь с правилами техники безопасности на стр. 93.
ПРАВАЯ РУКОЯТКА

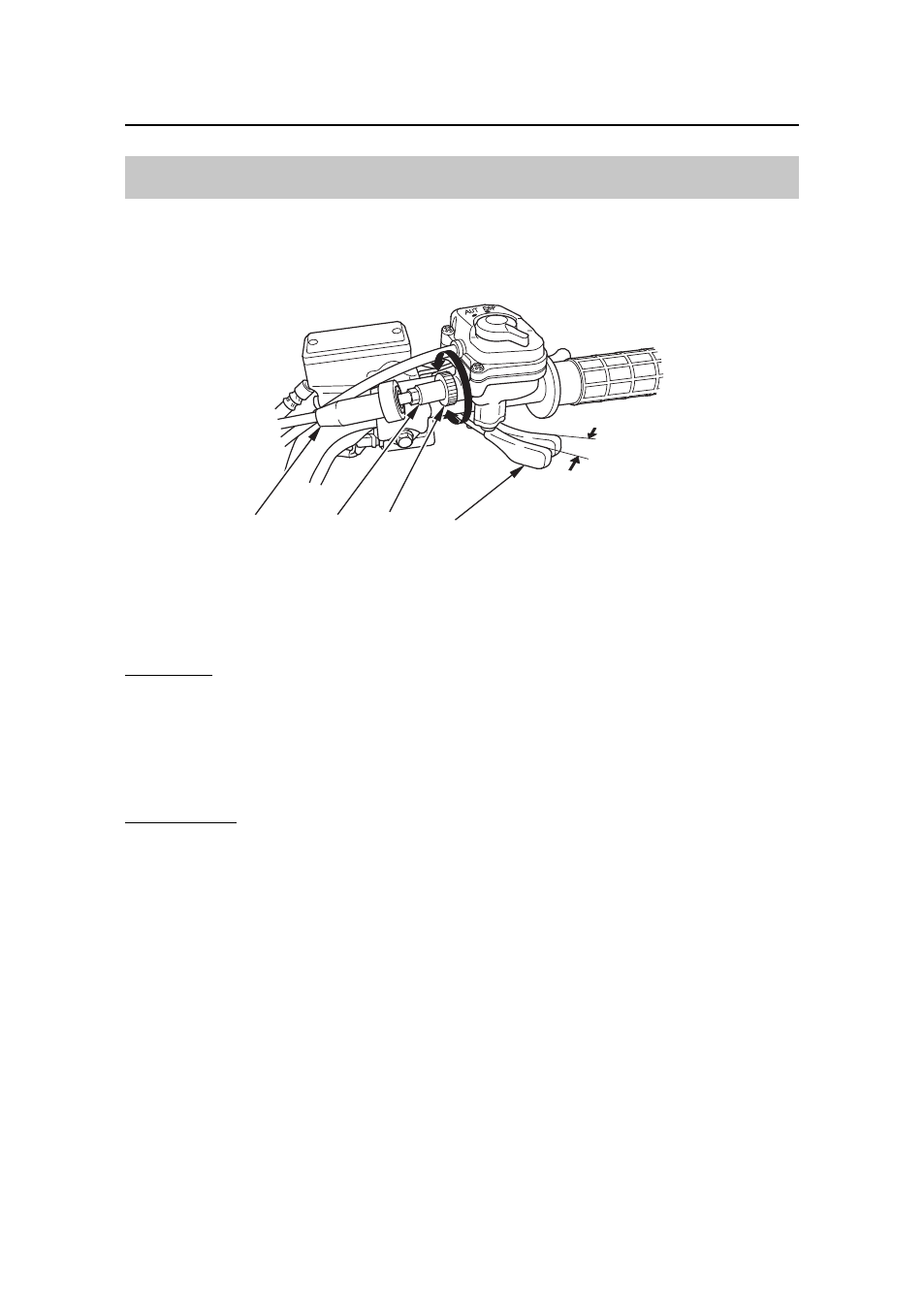

(1) рычаг управления дроссельной за-
слонкой
(2) резиновая втулка
(3) регулятор троса акселератора
(4) контргайка
(А) уменьшение свободного хода
(В) увеличение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссель-
ной заслонкой.
Свободный ход:
3 - 8 мм
Регулировка
1. Сместите резиновую втулку (2) назад, чтобы обнажить регулятор (3)
троса дроссельной заслонки.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага дроссельной
заслонки проверьте правильность его работы во всем диапазоне и при
всех положениях руля.
Рычаг дроссельной заслонки
3 - 8 мм
(3)
(2)
(4)
(1)
