Luna 3 Silver Space руководство для технического персонала
38
газовые настенные котлы
33.

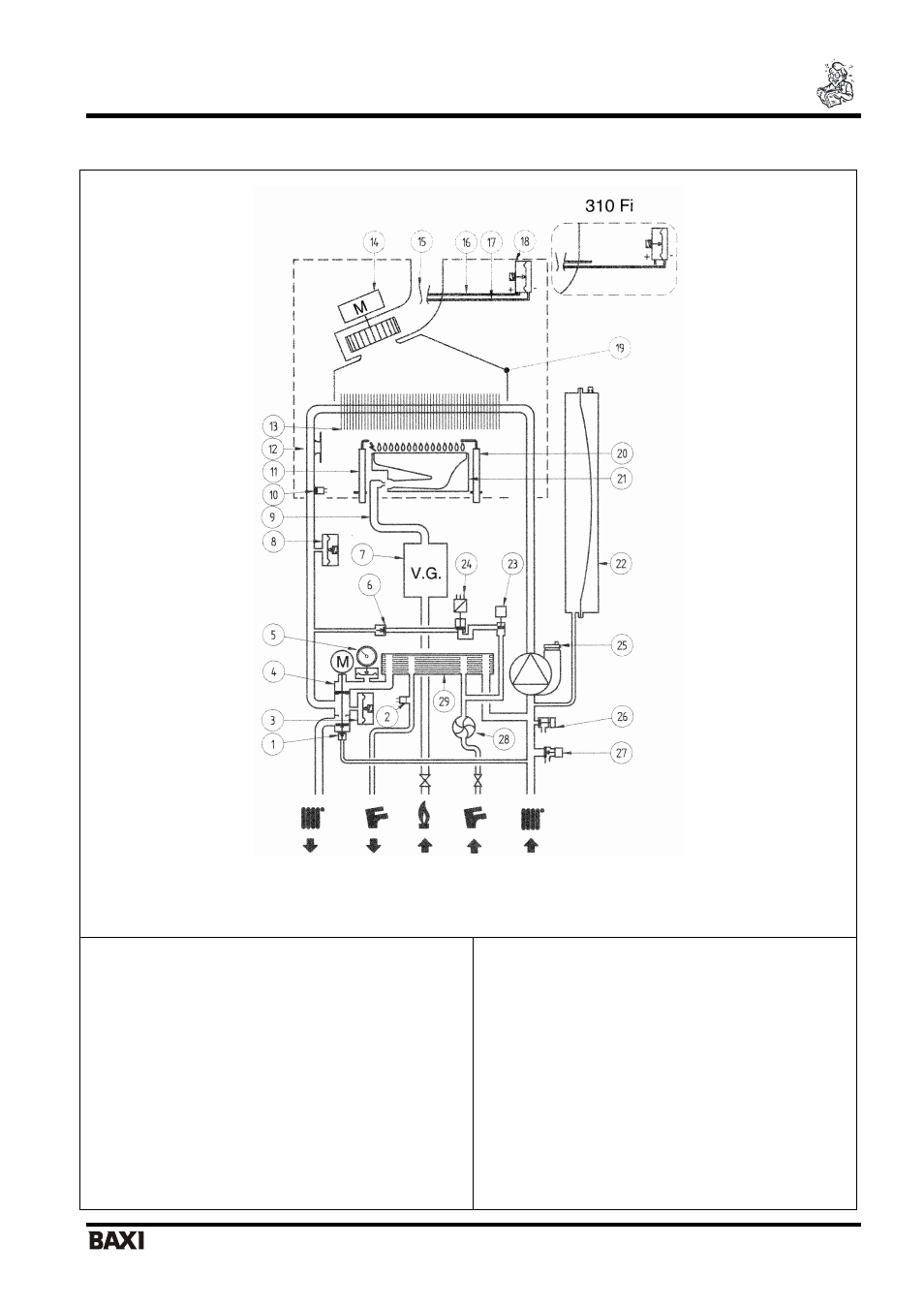

Функциональные схемы
Рис.21
Обозначения:
1 -
автоматический байпас
2 -
датчик температуры (тип NTC) контура ГВС
3 -
гидравлический прессостат
4 -
трехходовой клапан
5 -
манометр
6 -
обратный клапан
7 -
газовый клапан
8 -
прессостат заполнения котла
9 -
рампа подачи газа с форсунками
10 -
датчик температуры (тип NTC) контура отопления
11 -
электрод зажигания
12 -
термостат перегрева
13 -
первичный теплообменник
14 –
вентилятор
15 -
смеситель с устройством Вентури
16 -
точка положительного давления
(
для модели 310 Fi
точка положительного давления должна быть закрыта)
17 -
точка отрицательного давления
18 -
пневмореле – датчик тяги
19 -
дымовой колпак
20 -
электрод контроля пламени
21 -
горелка
22 -
расширительный бак
23 -
кран заполнения котла
24 -
электрический клапан заполнения котла
25 -
насос с автоматическим воздухоотводчиком
26 -
кран слива воды из котла
27 -
предохранительный клапан
28 -
датчик приоритета контура ГВС с фильтром и
ограничителем напора
29 -
пластинчатый теплообменник системы ГВС
камера сгорания
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
