Luna 3 Silver Space руководство для технического персонала
36 газовые настенные котлы
28.
Электрическое присоединение зонального оборудования.
Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и
подсоединены к клеммам 1-2 «ТА» клеммной колодки М1 (см. рис.19). Зона, контролируемая выносной панелью
управления, управляется электрическим клапаном зоны 1, как показано на рис.19.
29.
Очистка от известкового налета в системе ГВС
Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее был
установлен специальный кран (поставляется отдельно) на выходе горячей санитарной воды.
Для очистки системы ГВС необходимо:
• Перекрыть кран на входе холодной воды в систему ГВС;
• Слить воду из системы ГВС при помощи специального крана;
• Перекрыть кран выхода горячей санитарной воды;
• Отвинтить две заглушки, расположенные на отсекающих кранах;
• Снять фильтры.
При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в
следующем параграфе, и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC
системы ГВС и место его расположения.
Для очистки вторичного теплообменника или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-
AL.
30.
Демонтаж вторичного теплообменника
Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки
следующим образом:
- если возможно, слейте воду только из котла через сливной кран;
- перекройте кран на входе холодной воды;
- слейте воду из системы ГВС;
- отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.20).

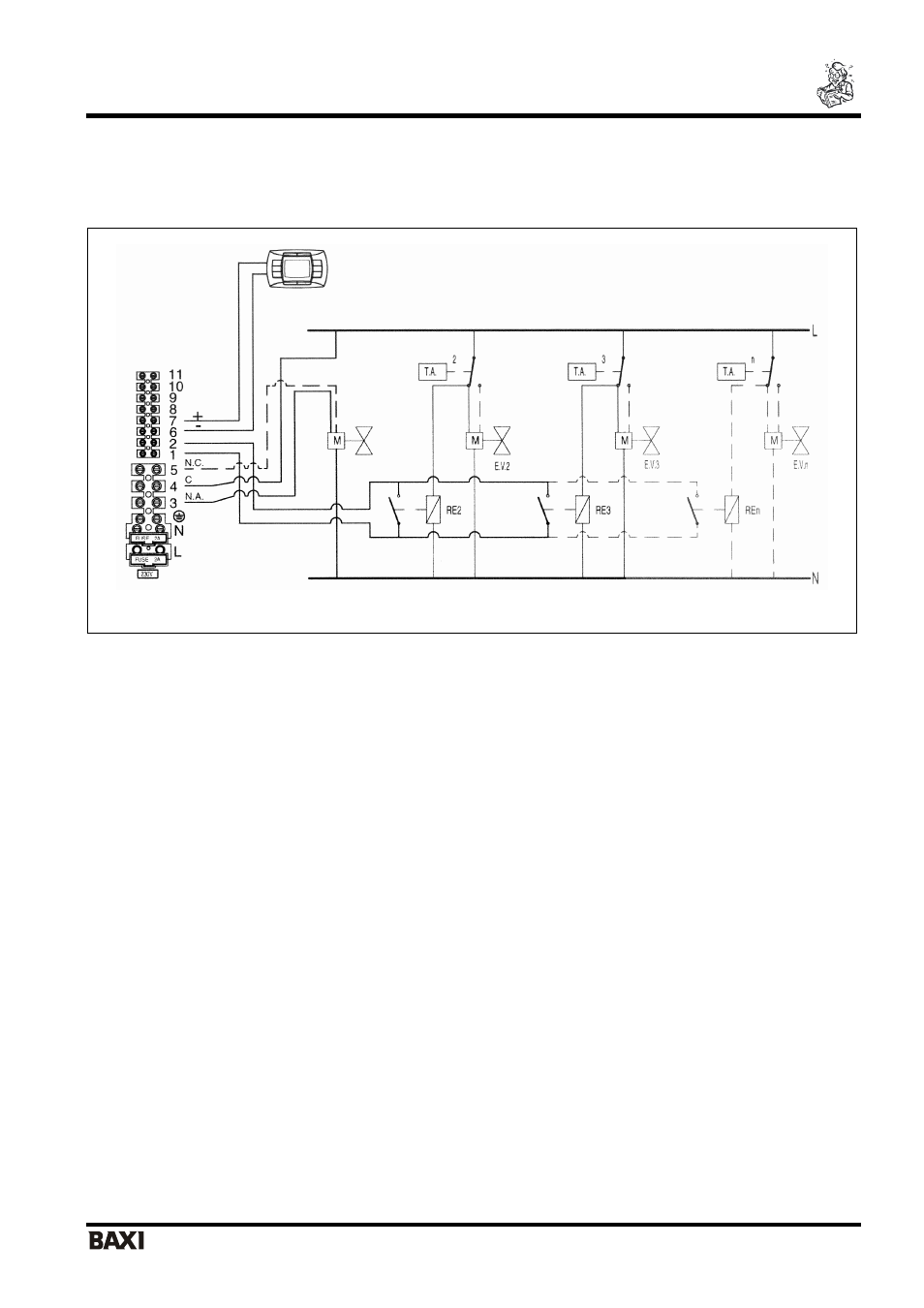

Рис.19
ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ
электро
клапан
зона 1
ПАНЕЛЬ УПРАВЛЕНИЯ
ЗОНА 1
