Luna 3 Silver Space руководство для технического персонала
22
газовые настенные котлы

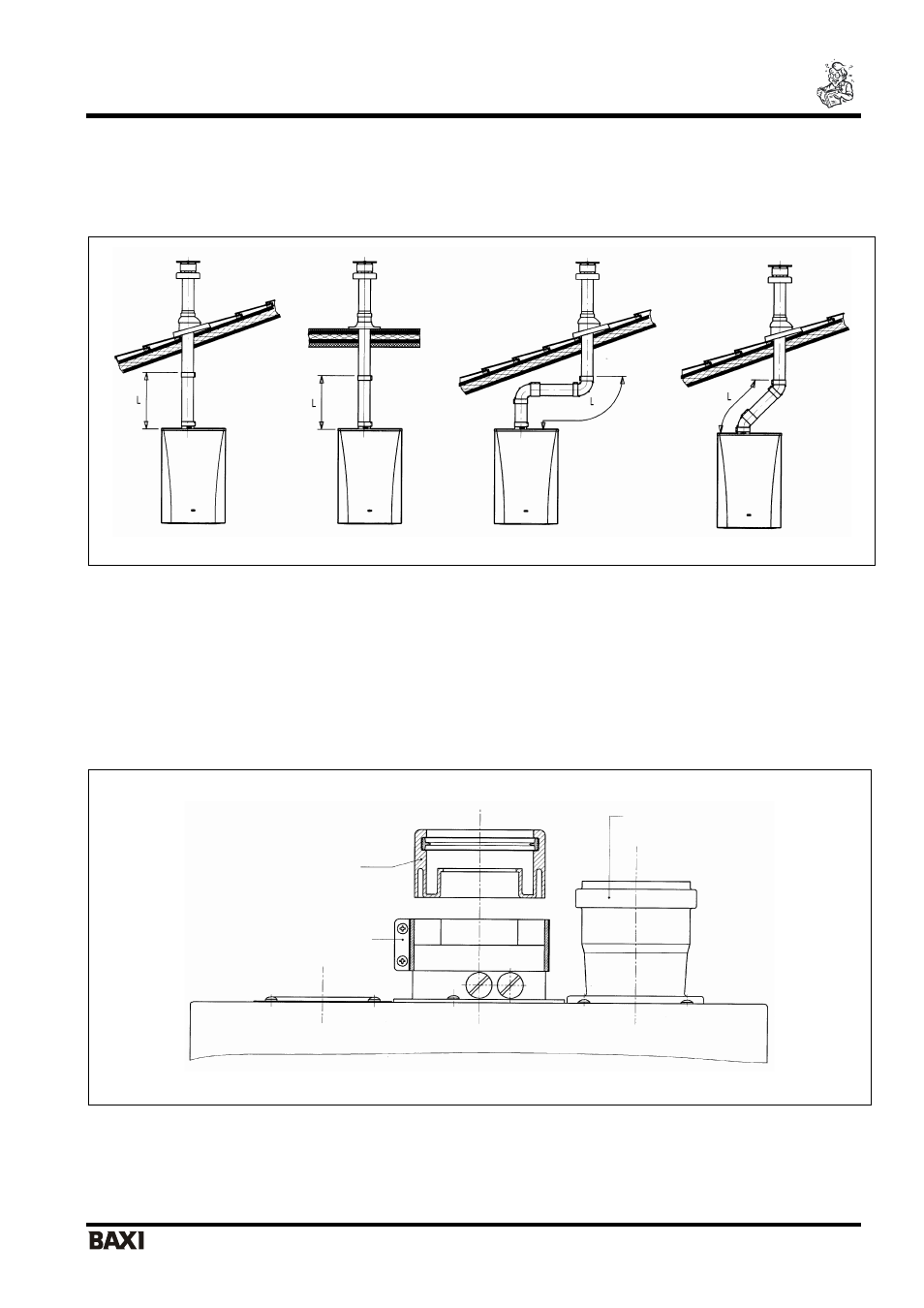

Варианты вертикальной установки наконечника дымохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
ТИП С32
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода;
последний можно разместить слева или справа от дымоходного переходника в зависимости от требований
установки. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Имеющуюся диафрагму при этом типе установки следует удалить.
Рис.8
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться
на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной
трубой или с коленом 45°
L max = 4
м
L max = 4
м
L max = 3
м
L max = 2
м
переходник для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха
