Luna 3 Silver Space руководство для технического персонала
26
газовые настенные котлы
18.
Подключение к электропитанию
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с
заземлением. Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм
2
и максимальным диаметром
8
мм
Кабель электропитания и все провода, использованные для подсоединения выносной панели управления,
зональных клапанов, необходимо пропустить через специальные отверстия, расположенные в основании корпуса.
18.1
Доступ к клеммной колодке электропитания
•
двухполюсным выключателем отключите подачу питания к котлу;
•
снимите переднюю и нижнюю панели котла (крепятся на винтах и зажимах);
•
для доступа к контактам снимите крышку (рис.12).
В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный
держатель предохранителя).

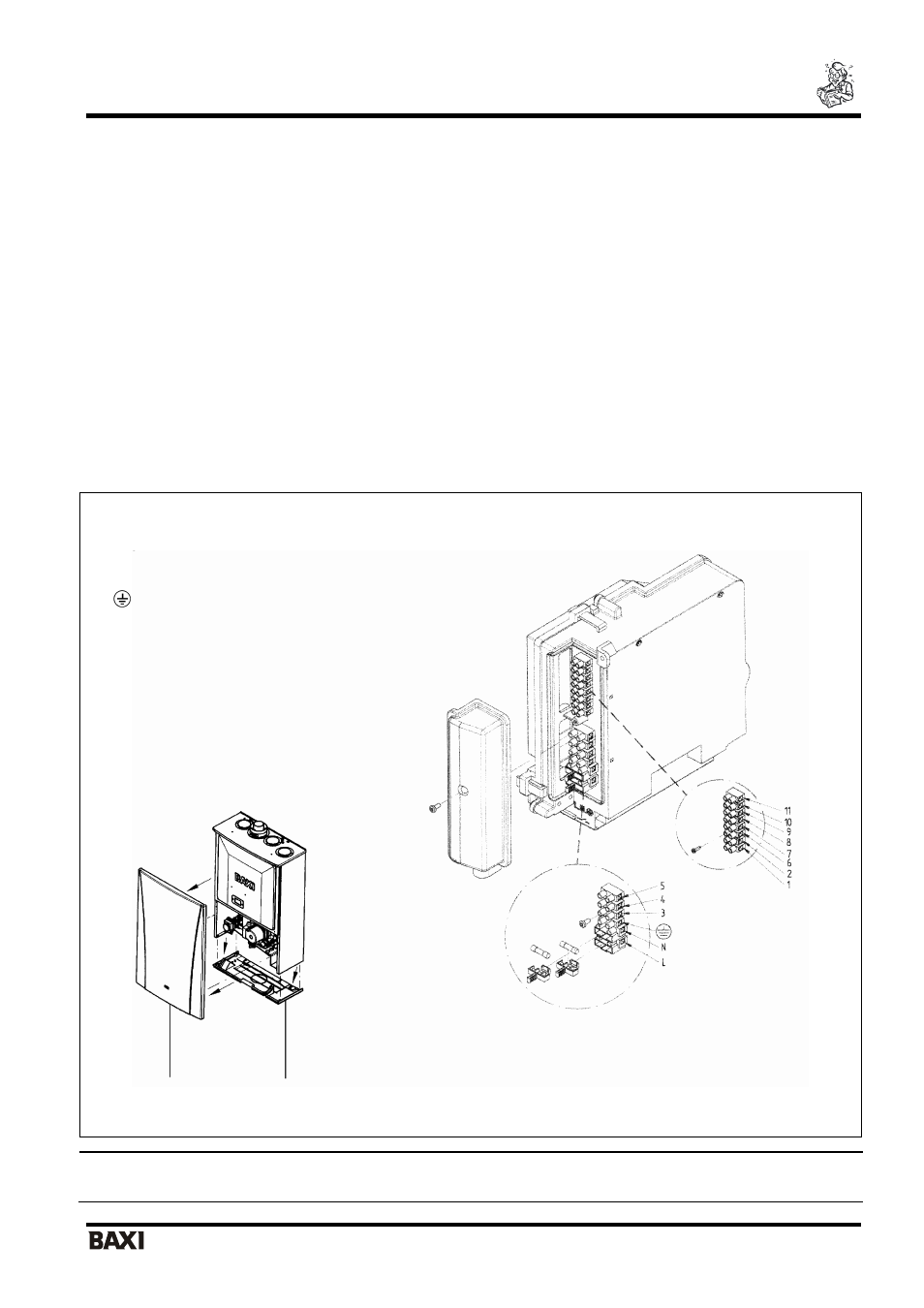

Рис.12
Предупреждение:
Если котел подключен непосредственно к системе теплых полов, необходимо установить защитный
предохранительный термостат.
Обозначение клемм:
(L) =
фаза, коричневый провод
(N) =
нейтраль, голубой провод
=
земля, желто-зеленый
(1)
и (2) = клеммы подключения комнатного
термостата для зонального
оборудования (параграф 29)
6-7 =
панель управления (параграф 19)
8-9 =
датчик уличной температуры
(
параграф 27)
3-4-5 =
электропитание зональных клапанов
(
параграф 28)
передняя панель
нижняя панель
