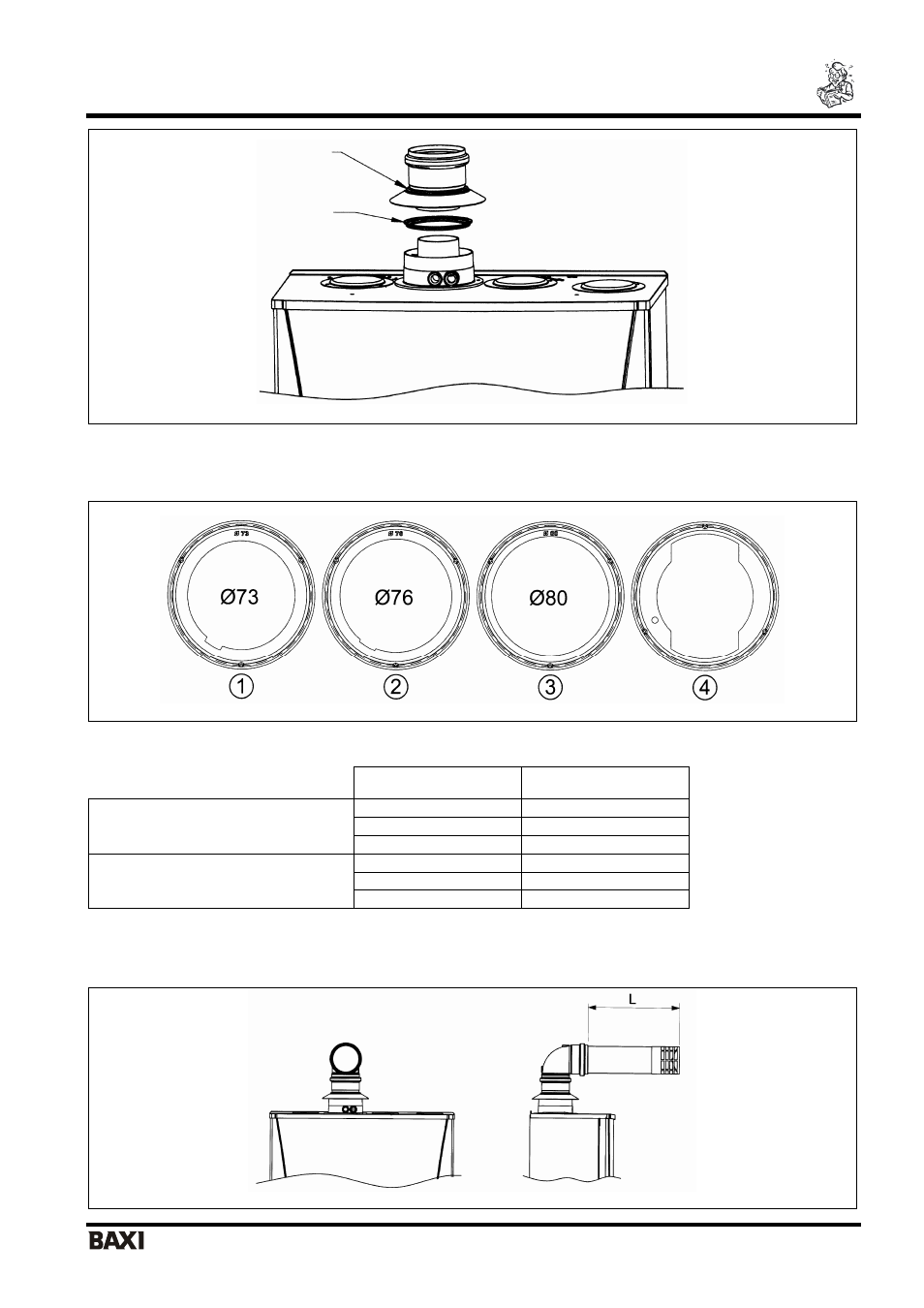

Рис. 10
При горизонтальной установке дымохода первый изгиб в 90° не учитывать при подсчете максимально допустимой
длины. При длине дымохода более 6м комплект для сбора конденсата (поставляется дополнительно) должен
монтироваться в непосредственной близости от котла.
Рис.11
ПРИМЕЧАНИЕ: диафрагма № 4 не входит в комплект поставки котла и поставляется отдельно.
МАКСИМАЛЬНАЯ
ДЛИНА (м)
ДИАФРАГМА
5 1
5 ± 15
4
LUNA 3 SILVER SPACE 250 Fi
15 ± 25
3
5 4
5 ± 10
2
LUNA 3 SILVER SPACE 310 Fi
10 ± 25
3
Варианты установки дымоотводящей системы с аксессуаром В22.
ТИП В22
ДИАФРАГМА *
АКСЕССУАР В22
Lmax = 25
м LUNA 3 SILVER SPACE 250Fi
Lmax = 22
м LUNA 3 SILVER SPACE 310 Fi
