Присоединение датчика уличной температуры – Инструкция по эксплуатации BAXI LUNA-3 Silver Space
Страница 35
Luna 3 Silver Space руководство для технического персонала
35
газовые настенные котлы
27.
Присоединение датчика уличной температуры
В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно).

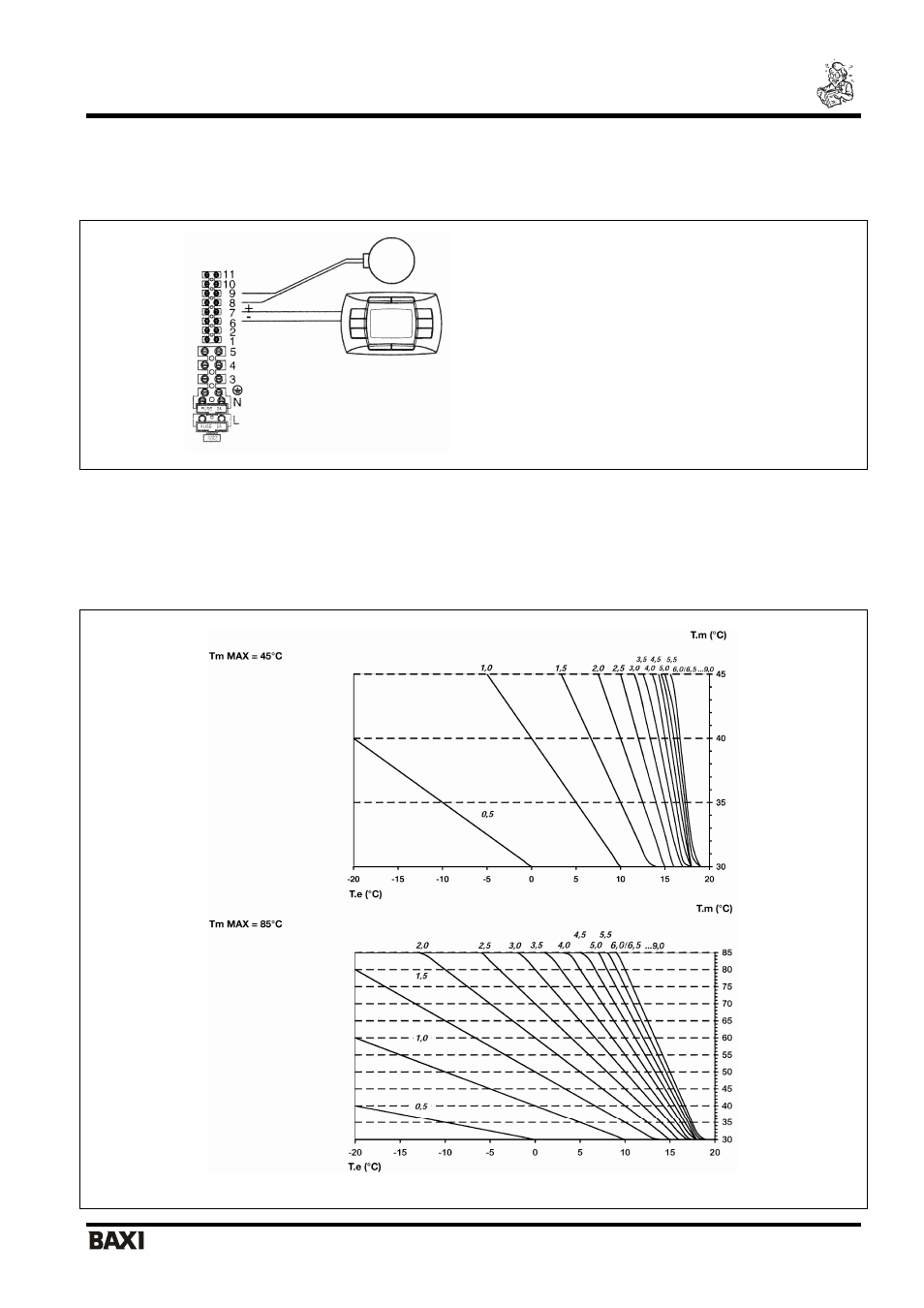

Подсоедините датчик к клеммам 8-9 как показано на рис.18 (для доступа к клеммной колодке см. параграф 18.1).
Рис.18
Выбор климатической кривой осуществляется с помощью параметра «K REG» как описано в параграфе 21.1
«
Установка параметров».
Для выбора кривой смотри график 3. Перемещение кривой происходит автоматически в зависимости от значения
температуры в помещении, установленной на панели управления.
При наличии зонального оборудования климатическая кривая устанавливается и на выносной панели управления, и
на панели управления котла. Электронное управление аппарата обеспечит температуру на подаче в систему
отопления равную или более высокую из тех значений, которые запрашивают панель управления и котел.
Климатические кривые K REG
T
m
=
температура воды на подаче в систему отопления
График 3
T.
е
=
температура наружного воздуха
Датчик уличной температуры
Панель управления
