Функциональная схема – Инструкция по эксплуатации BAXI NUVOLA-3 Comfort HT
Страница 38
Nuvola 3 Comfort HT руководство для технического персонала
38 газовые настенные котлы

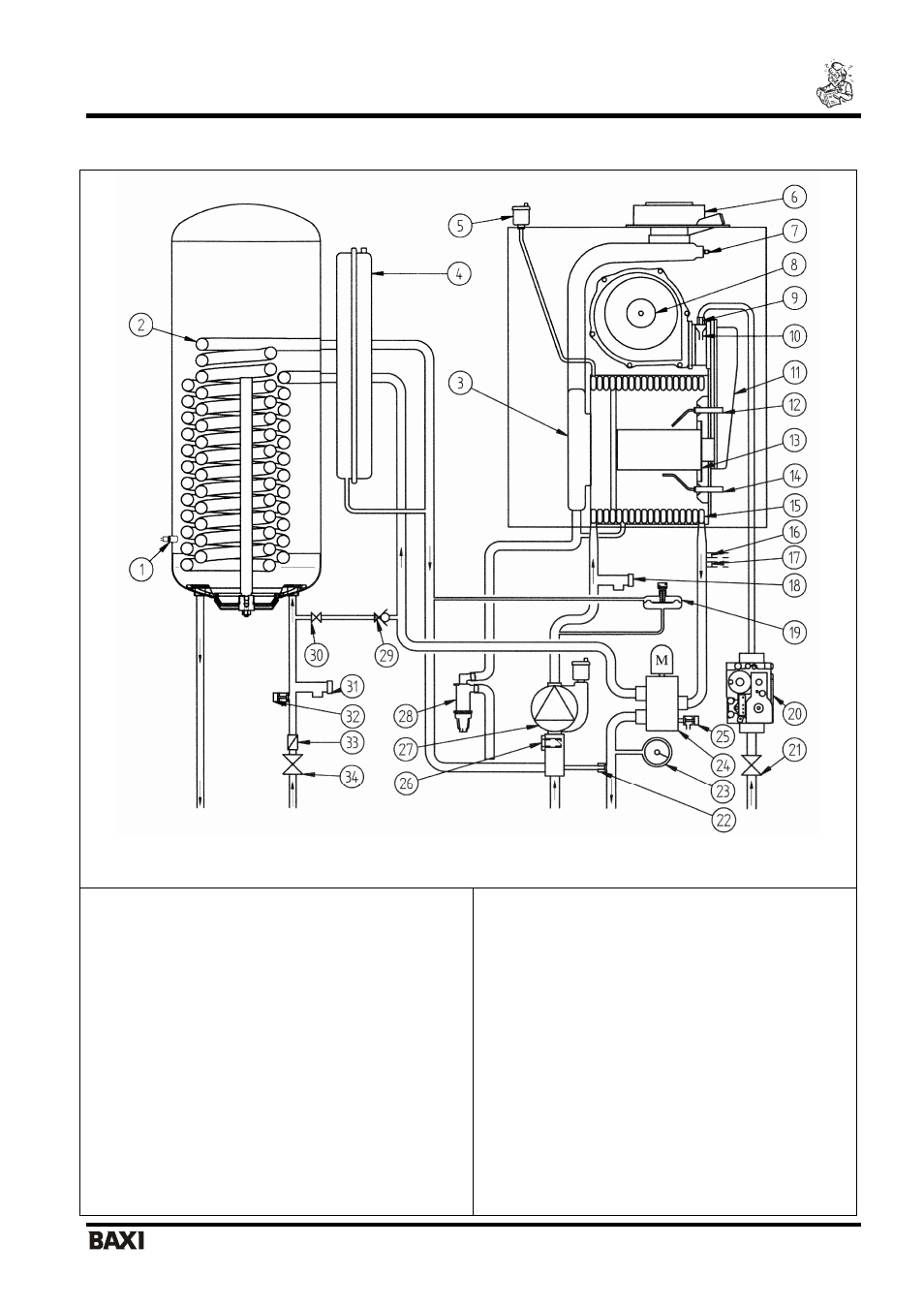

30. Функциональная схема
Рис.18
Обозначения:
1 - датчик температуры (тип NTC) бойлера
2 - змеевик бойлера
3 - дымовой коллектор
4 - расширительный бак
5 - автоматический воздухоотводчик
6 - концентрическая муфта
7 - датчик тяги - термостат
8 - вентилятор
9 - газовая диафрагма
10 - смеситель с устройством Вентури
11 - коллектор подачи газо-воздушной смеси
12 - электрод зажигания
13 - горелка
14 - электрод контроля пламени
15 - первичный теплообменник
16 - термостат перегрева 105 °С
17 - датчик температуры (тип NTC) контура отопления
18 - сбросной предохранительный клапан системы
отопления на 3 бара
19 - дифференциальный гидравлический прессостат
20 - газовый клапан
21 - запорный газовый кран
22 - автоматический байпас
23 - манометр
24 - трехходовой клапан
25 - кран слива воды из котла
26 - фильтр на обратке системы отопления
27 - насос с автоматическим воздухоотводчиком
28 - сифон
29 - обратный клапан
30 - кран заполнения котла
31 - сбросной предохранительный клапан системы
ГВС на 8 бар
32 - кран слива бойлера
33 - ограничитель потока
34 - кран на входе холодной воды
выход
горячей
бытовой
воды
вход
холодной
бытовой
воды
возврат из
системы
отопления
подача в
систему
отопления
газ
камера сгорания
