Nuvola 3 Comfort HT руководство для технического персонала
25 газовые настенные котлы
17.2 Установка климатического регулятора на стене.
Для установки климатического регулятора на стене необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;
2. открыть доступ к клеммной колодке М2 как показано на рис.11;
3. подсоединить два провода, идущих от климатического регулятора к клеммам 1 и 2;
4. подсоединить климатический регулятор, как показано на рис. С параграфа 17.

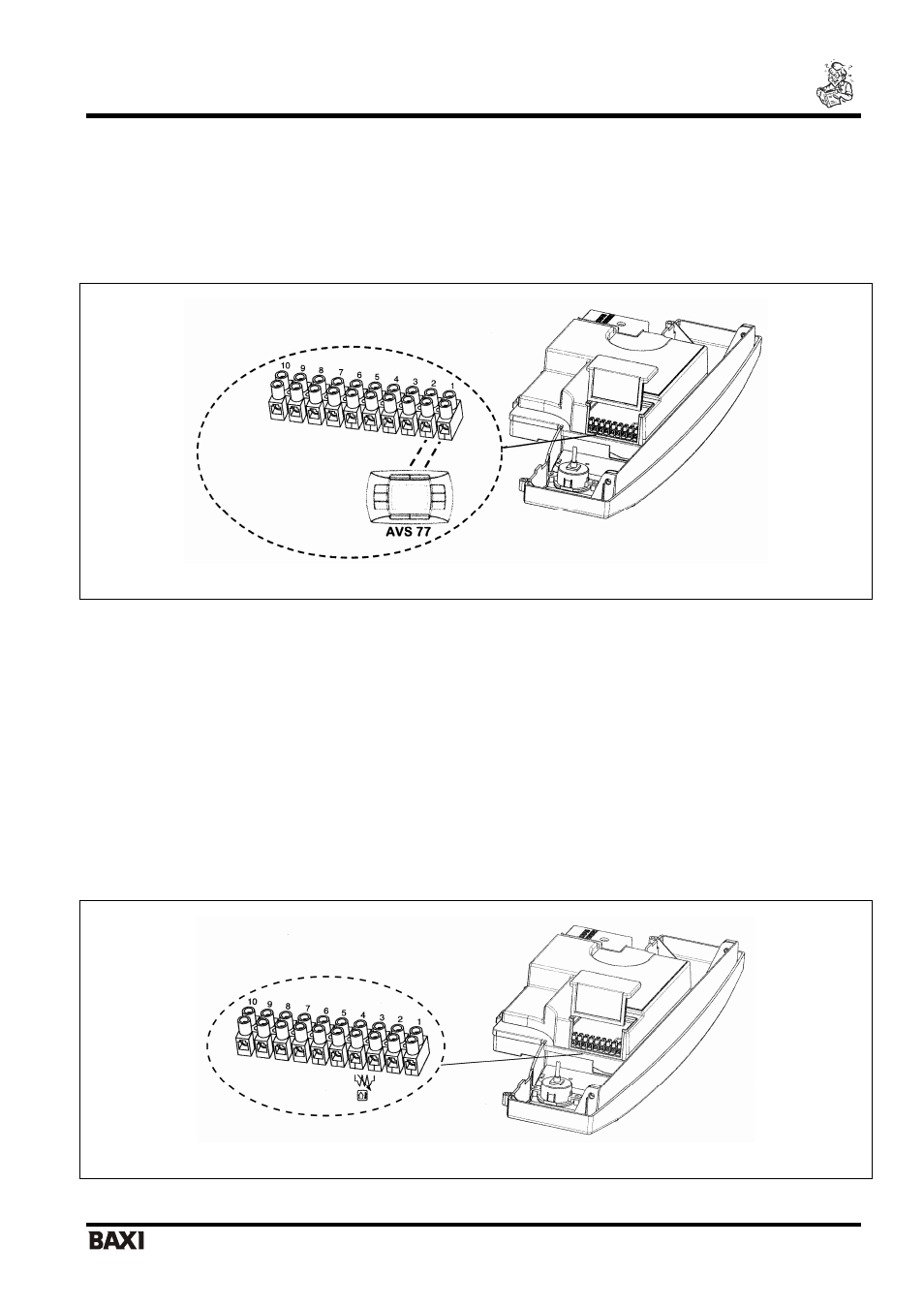

Рис.11
ВАЖНО: по завершении установки климатического регулятора включите электропитание котла и проверьте работу
регулятора.
17.3 Подсоединение комнатного термостата.
•
откройте доступ к клеммам подключения электропитания (рис.11),
•
подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);
•
включите электропитание котла.
18. Присоединение датчика уличной температуры
В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком (клеммы 3-4) и инструкцией, прилагаемой к датчику.
Рис.12
клеммная колодка М2
Клеммная колодка М2
