Nuvola 3 Comfort HT руководство для технического персонала
17 газовые настенные котлы
2.2 эксплуатируемое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и
FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго
следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(перегрев, шумность горелки и т.п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтра на трубе
возврата ("обратки").
При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.
13. Установка котла
Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”)на трубе возврата из
системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки. Мы советуем
установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (поставляются по
требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Подсоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
Подсоедините сифон к стоку, обеспечивая постоянный уклон. Необходимо избегать горизонтальных участков.

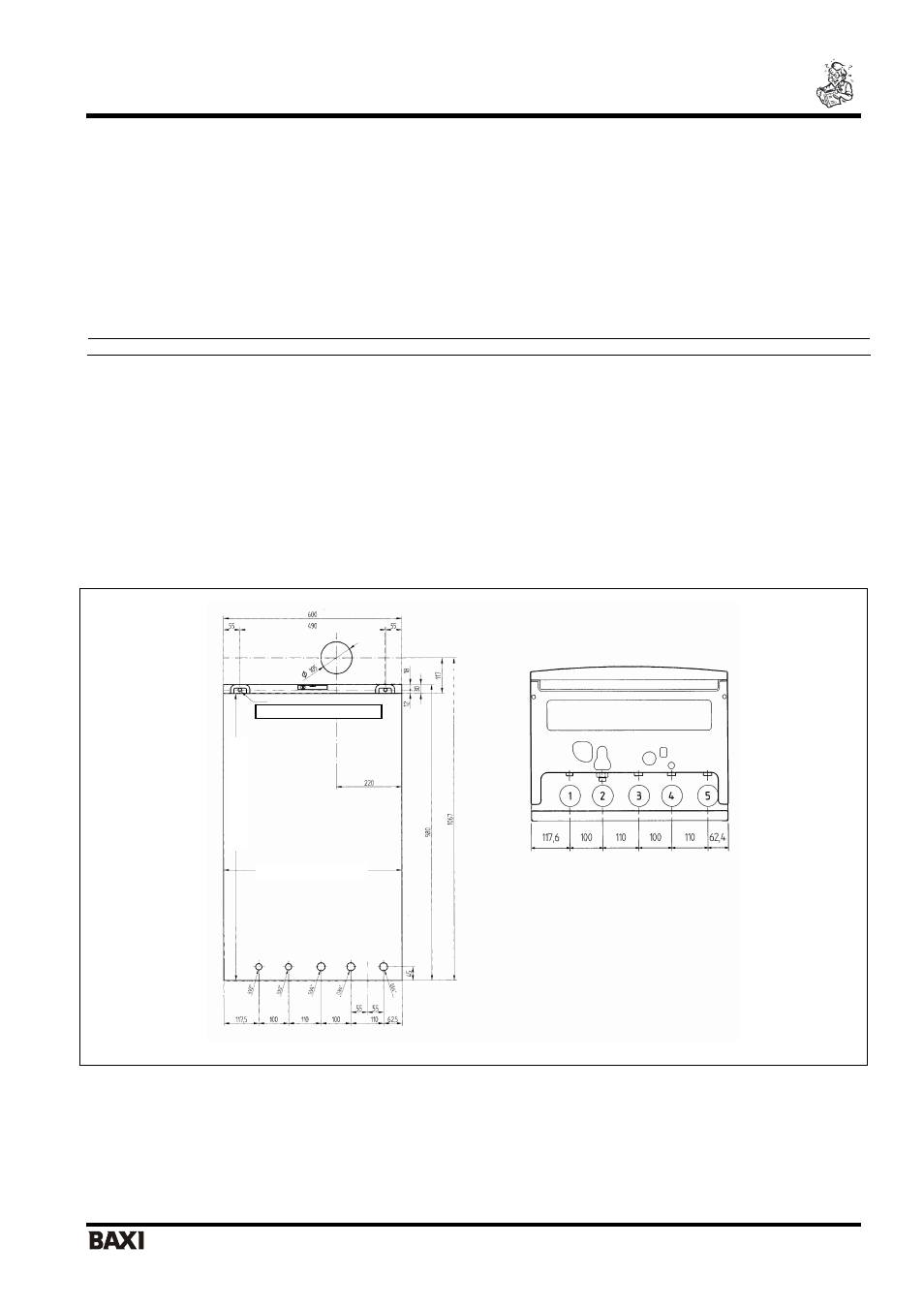

Рис.5
высота
котла
95
0
точки подвеса котла
ширина котла 600
1:
выход горячей бытовой воды
G1/2''
2:
вход
холодной
воды
от
системы водоснабжения G1/2''
3:
возврат воды из системы
отопления G3/4''
4:
подача
воды
в
систему
отопления G3/4''
5:
подача газа G3/4''
