Nuvola 3 Comfort HT руководство для технического персонала
20 газовые настенные котлы

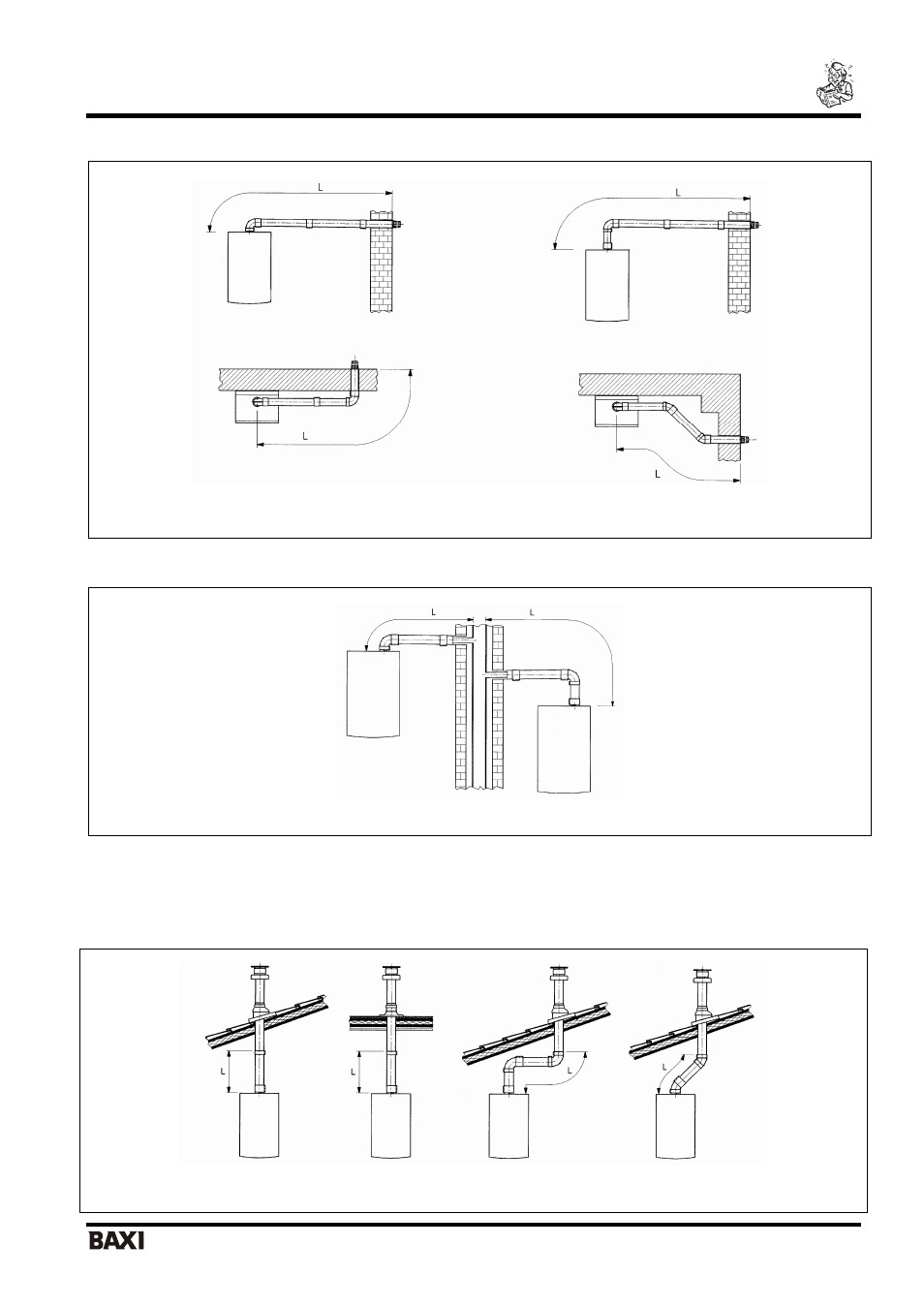

15.1 Варианты горизонтальной установки наконечника дымохода ø 60/100
15.2 Варианты установки при присоединении к общему дымоходу (LAS-система) ø 60/100
15.3 Варианты вертикальной установки наконечника дымохода ø 60/100
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
L max = 10м L max = 10м L max = 8м L max = 9м
L max = 10м
L max = 10м
L max = 9м
L max = 9м
L max = 10м
