Nuvola 3 Comfort HT руководство для технического персонала
29 газовые настенные котлы
641
Установка времени поствентиляции (сек) 10
677
Регулировка мощности котла max (100%)- min (0%) во время настройки
газового клапана
0
651
Типология котла (установка контура ГВС)
5
* Данные параметры различаются в зависимости от модели котла. Для полного перечня параметров
смотри инструкции по сервис-функциям.
21. Порядок перевода котла на другой тип газа и настройки
давления
Для регулировки газового клапана активируйте функцию настройки газового клапана как описано ниже в главе 21.1 и
выполните последовательно следующие операции:
1) регулировка максимальной мощности. Проверьте, чтобы содержание СО
2
, измеренное в
дымоотводящем патрубке при работе котла на максимальной мощности, соответствовало приведенному в
Таб.1. В противном случае поверните регулировочный винт (V), расположенный на газовом клапане, по
часовой стрелке чтобы уменьшить содержание СО
2
, и против часовой стрелки, чтобы увеличить его.
2) регулировка минимальной мощности. Проверьте, чтобы содержание СО
2
, измеренное в дымоотводящем
патрубке при работе котла на минимальной мощности, соответствовало приведенному в Таб.1. В
противном случае поверните регулировочный винт (К), расположенный на газовом клапане, по часовой
стрелке чтобы увеличить содержание СО
2
, и против часовой стрелки, чтобы уменьшить его.
Pi
точка измерения давления газа на подаче
P
out
точка измерения давления газа на горелке
P
точка
измерения
давления
для
измерения
отклонения
Pl
вход сигнала от вентилятора.
V
регулировочный винт напора газа
K
регулировочный винт отклонений.
ВАЖНО: В случае перевода котла на другой тип газа, с
природного на сжиженный (пропан), перед проведением
вышеописанной процедуры регулировки газового клапана,
необходимо осуществить следующие операции:
• Поверните регулировочный винт (V), расположенный на
газовом клапане по часовой стрелки. Число поворотов
должно быть равно значению, приведенному в таб.3;
• Установите с помощью климатического регулятора AVS
77 параметры 608 и 611, относящиеся к мощности
зажигания. Порядок действий описан в параграфе 20.
Задаваемые величины приведены в таб 3.

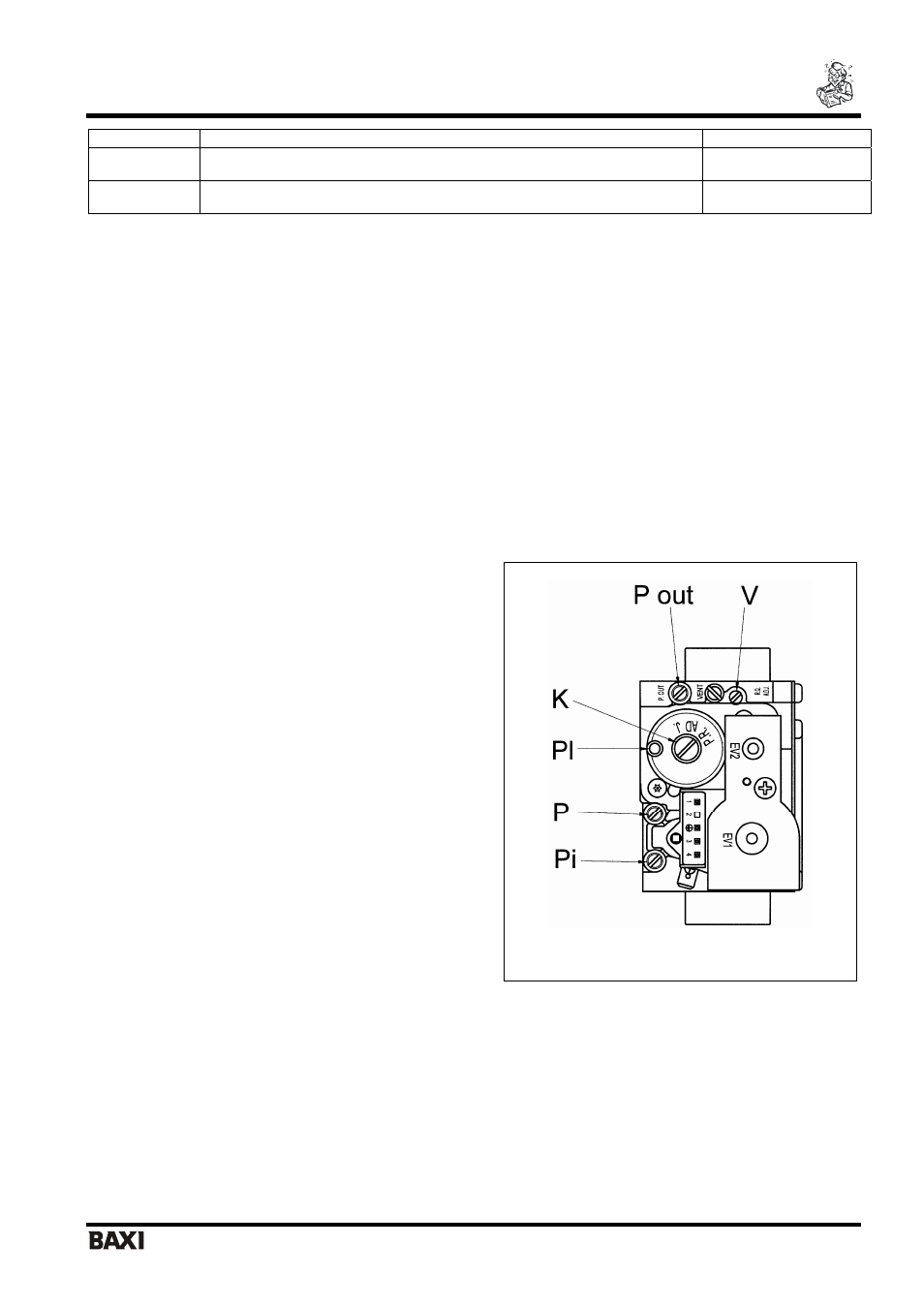

Рис. 15
