Nuvola 3 Comfort HT руководство для технического персонала
27 газовые настенные котлы
19. Электрическое присоединение зонального оборудования.
В котле предусмотрена возможность подсоединения зонального оборудования. Климатический регулятор AVS 77
может использоваться как комнатный термостат одной из зон, в то же время для контроля остальных зон могут
применяться обыкновенные комнатные термостаты (для присоединения их к клеммной колодке см. параграф 16).

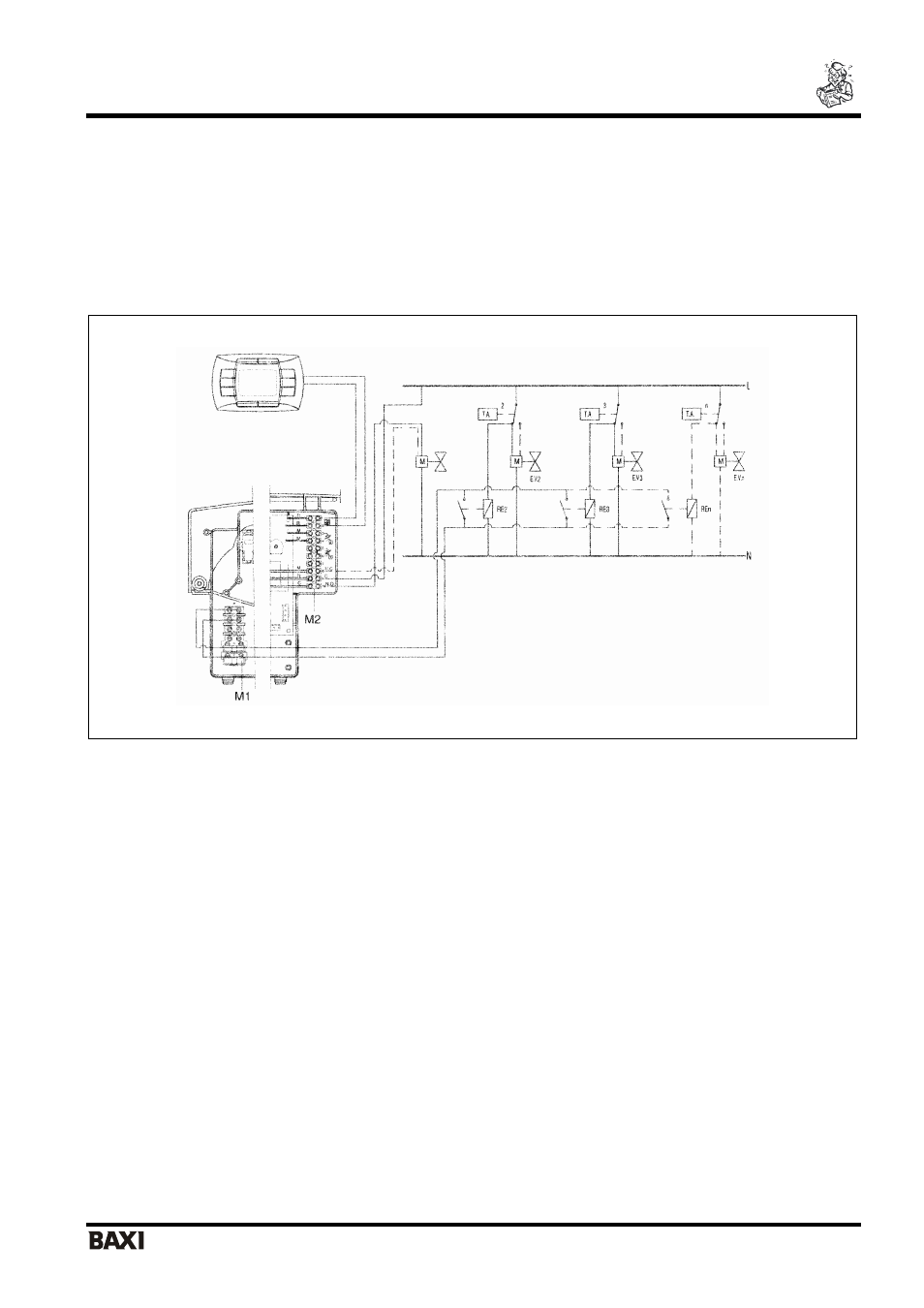

Схема присоединений показана на рис.13.
Температура в контуре отопления зоны, контролируемой устройством AVS 77, устанавливается автоматически
самим регулятором.
Рис.13
ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ
электро
клапан
зона 1
ЗОНА 1,
КЛИМАТИЧЕСКИЙ
РЕГУЛЯТОР
ЗОНА 1
(AVS 77)
