97
926.237.1 - RU Руководство для техНИческого пеРсоНала
отвод продуктов сгорания
Газовые устройства, снабженные патрубком газоотводной трубы, должны быть присоединены напрямую к эффективному дымоходу: только
при отсутствии дымохода допускается отвод продуктов сгорания непосредственно из помещения.
Присоединение к дымоходу (рис. А) должно быть осуществлено с соблюдением следующих норм:
• присоединение должно быть герметично и выполнено из материалов, способных выдержать нормальные механические нагрузки и устойчивых
к воздействию тепла, продуктов сгорания и их агрессивных конденсатов;
• присоединение должно иметь не более трех перемен направления, включая присоединительный патрубок дымохода, с внутренними углами
более 90°. Изменения направления должны быть выполнены исключительно при помощи специальных колен;
• ось конечного участка присоединения должна быть перпендикулярна внутренней стене, противоположной дымоходу;
• сечение по всей длине присоединения должно быть не менее сечения выходной трубы устройства;
• в присоединении должны отсутствовать отсечные устройства (заглушки).
При прямом отводе продуктов сгорания из помещения (рис. В) не допускается более двух изменений направления.
вентиляция помещений
В помещении, где установлены газовые устройства, должна быть обеспечена обязательная подача воздуха в количестве, необходимом для
нормального горения газа и вентиляции помещения.
Подача воздуха должна осуществляться напрямую через:
• стационарные вентиляционные отверстия, выполненные на стенах помещения и выходящие наружу;
• вентиляционных каналов, отдельных или разветвленных.
Вентиляционные отверстия на внешних стенах помещения должны отвечать следующим требованиям:
a) иметь общее свободное сечение прохода не менее 6 см2 на каждый кВт тепловой мощности при минимальной установке 100 см2;
b) иметь конструкцию, обеспечивающую беспрепятственное поступление воздуха, как с внешней, так и с внутренней стороны стены;
c) вентиляционные отверстия должны быть защищены, например, решетками, металлической сеткой и т.д., с сохранением при этом полезного
сечения, указанного выше;
d) вентиляционные отверстия должны быть расположены приблизительно на уровне пола, при этом они не должны мешать работе устройств
отвода продуктов сгорания; в случае, если такое положение вентиляционных отверстий окажется невозможно, необходимо увеличить
сечение соответствующих отверстий не менее, чем на 50%”.

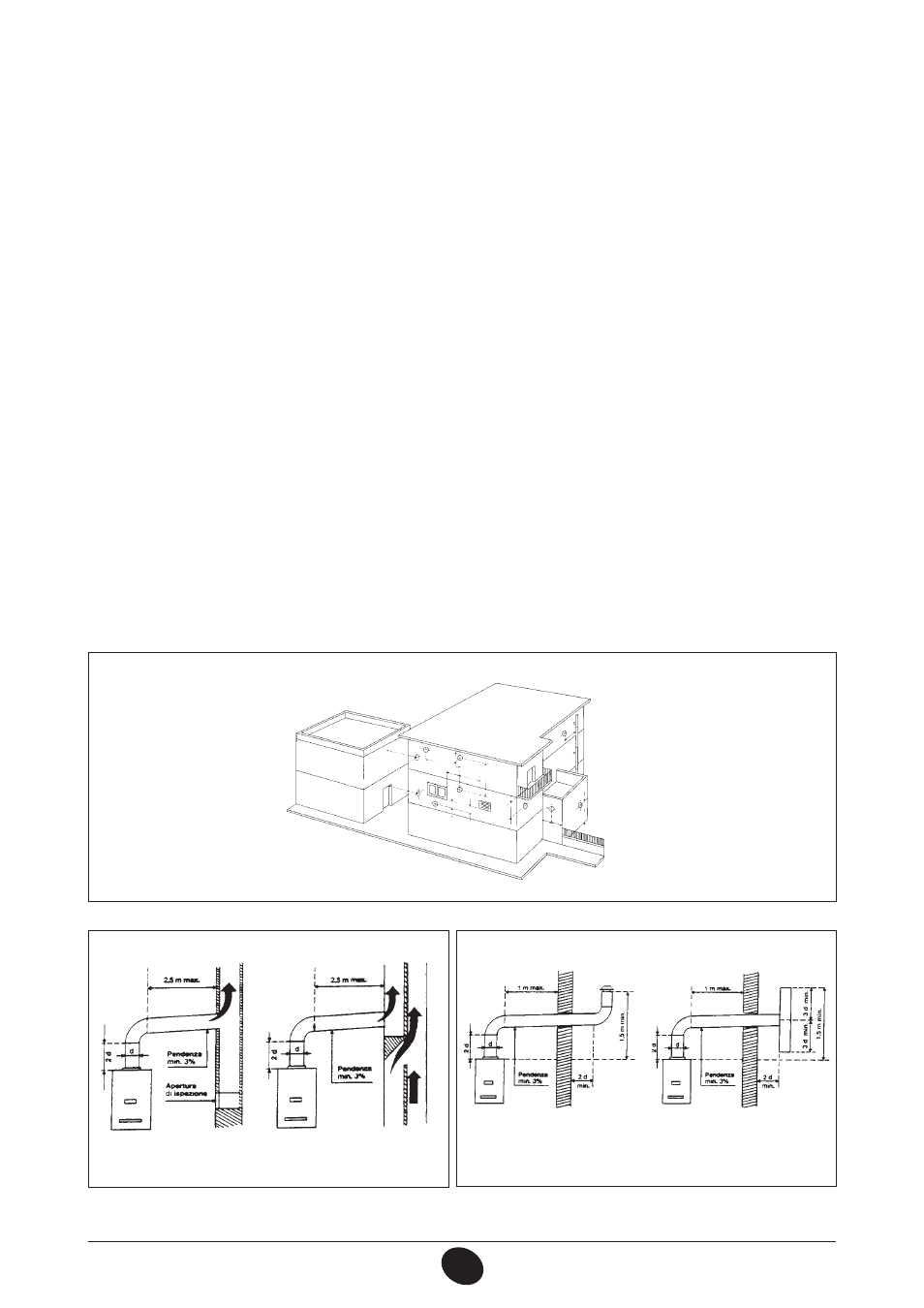

Рис. А Рис. Б
oce.9306231145
P
O
N
M
A B
D
H I
L
G
F E
C
oce.9402251015 oce.9402251030
