95
926.237.1 - RU Руководство для техНИческого пеРсоНала

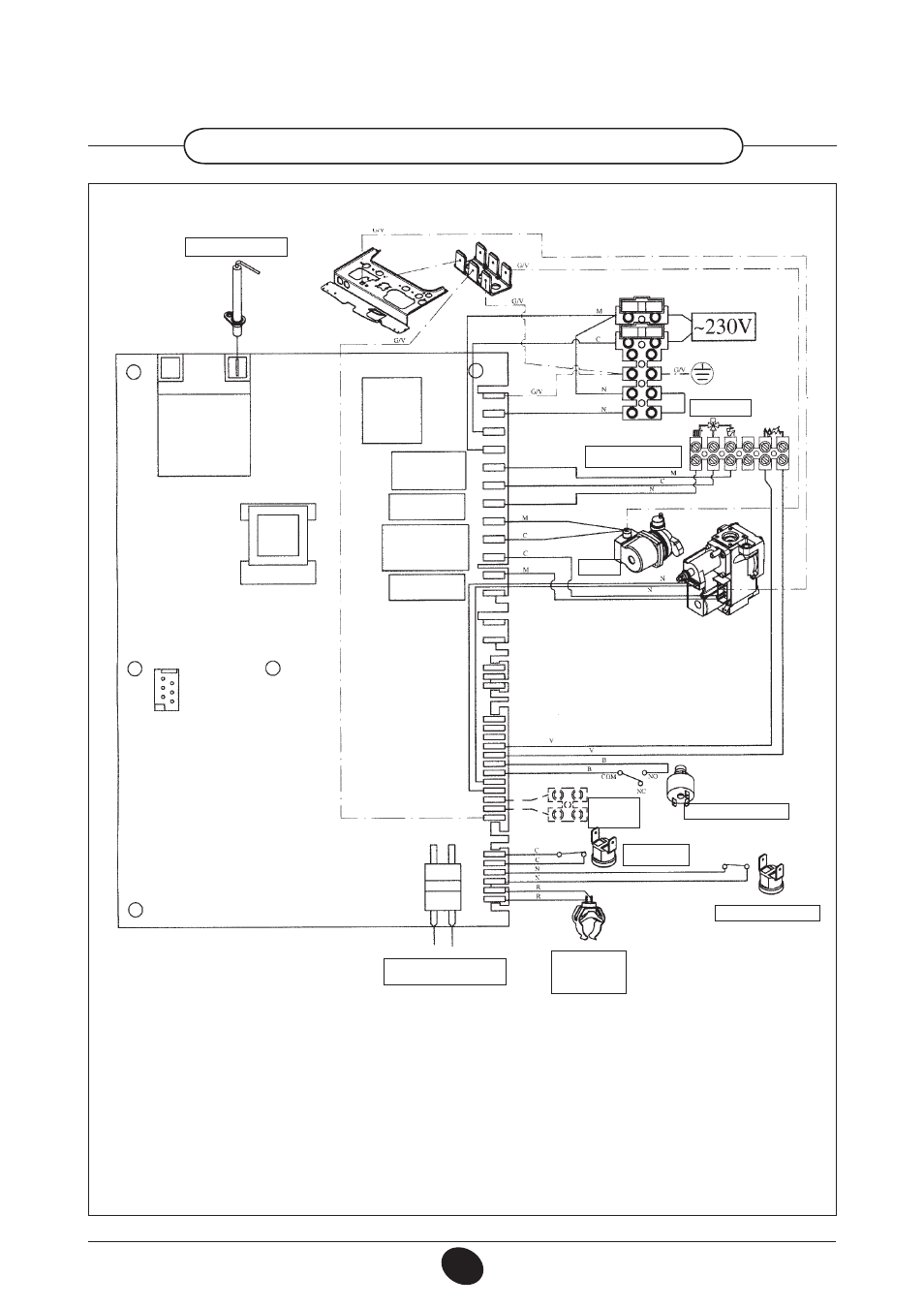

1.24 - 1.14
цвет проводов
C = голубой
м = коричневый
n = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
ТЕРМОСТАТ
НАСОС
ГИДРАВЛИЧЕСКИй
ПРЕССОСТАТ
ТЕРМОСТАТ
ПЕРЕГРЕВА
ТЕРМОСТАТ–
ДАТЧИК ТяГИ
КОМНАТНЫй ТЕРМОСТАТ/
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ
ЭЛЕКТРОД ЗАжИГАНИя/
КОНТРОЛя ПЛАМЕНИ
КЛЕММНАя КОЛОДКА
М2
ДАТЧИК
УЛИЧНОй
ТЕМПЕРАТУРЫ
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) СИСТЕМЫ
ОТОПЛЕНИя
0812_1809 / CG_2087
