78
926.237.1 - RU Руководство для техНИческого пеРсоНала
0503_2201/C
G1643

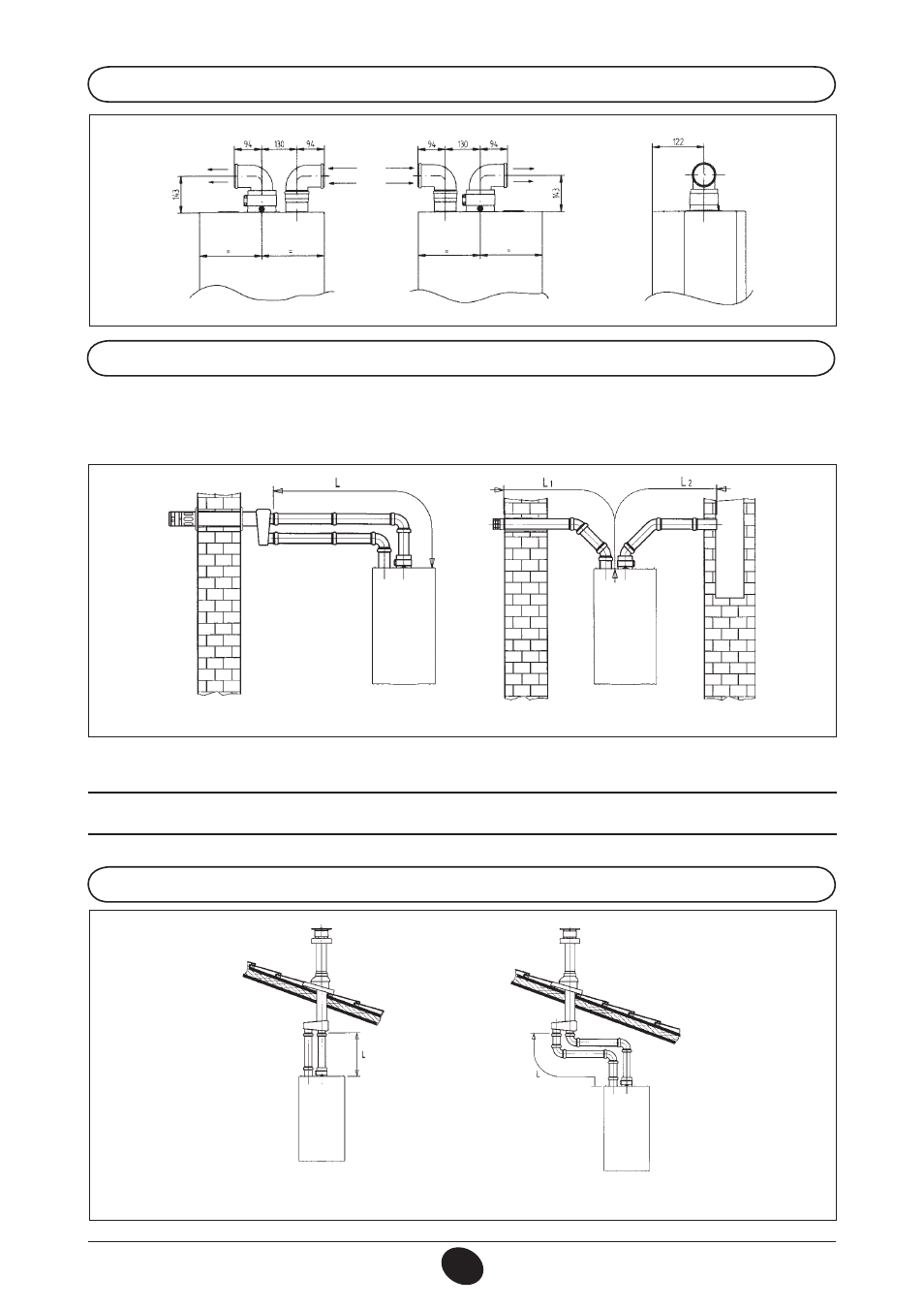

16.5 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с гОрИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
обРатИте вНИмаНИе!
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см
на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону
котла.
важно:
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны
находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.
L max = 10 m
16.4 габаРИтНЫе РазмеРЫ сИстемЫ пРИтока воздуха И отвода пРодуктов сгоРаНИя по двум отдельНЫм тРубам
0503_0911/C
G1644
L max = 15m L max = 14 m
16.6 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с ВЕрТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ
(L1 + L2) max = 30 m
0803_0603 / C
G_2046
