91
926.237.1 - RU
Руководство для техНИческого пеРсоНала
1.24 - 1.14

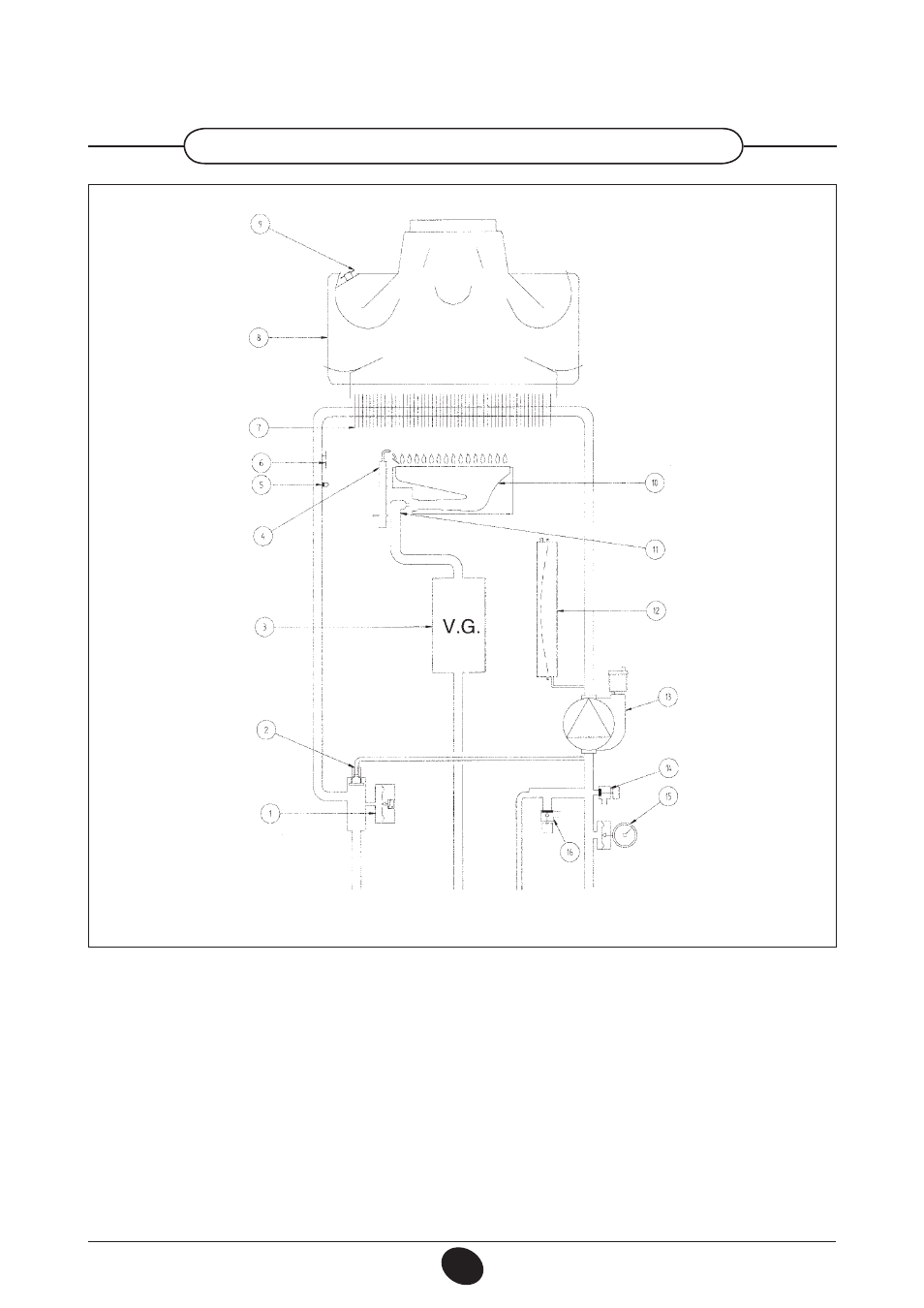

Рис. 18
подача в
систему
отопления
газ
подача
холодной
воды
возврат из
системы
отопления
обозначения:
термостат – датчик тяги
горелка
рампа подачи газа с форсунками
расширительный бак
насос с автоматическим воздухоотводчиком
кран слива воды из котла
манометр
сбросной предохранительный клапан (3 бар)
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
гидравлический прессостат
автоматический байпас
газовый клапан
электрод зажигания/контроля пламени
датчик температуры (тип NTC) контура отопления
термостат перегрева
первичный теплообменник
дымовой колпак
0812_1805 / CG_2105
