Инструкция по эксплуатации BAXI ECO Four
Страница 13
77
926.237.1 - RU
Руководство для техНИческого пеРсоНала
… сИстема пРИтока воздуха И отвода пРодуктов сгоРаНИя по двум отдельНЫм тРубам
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

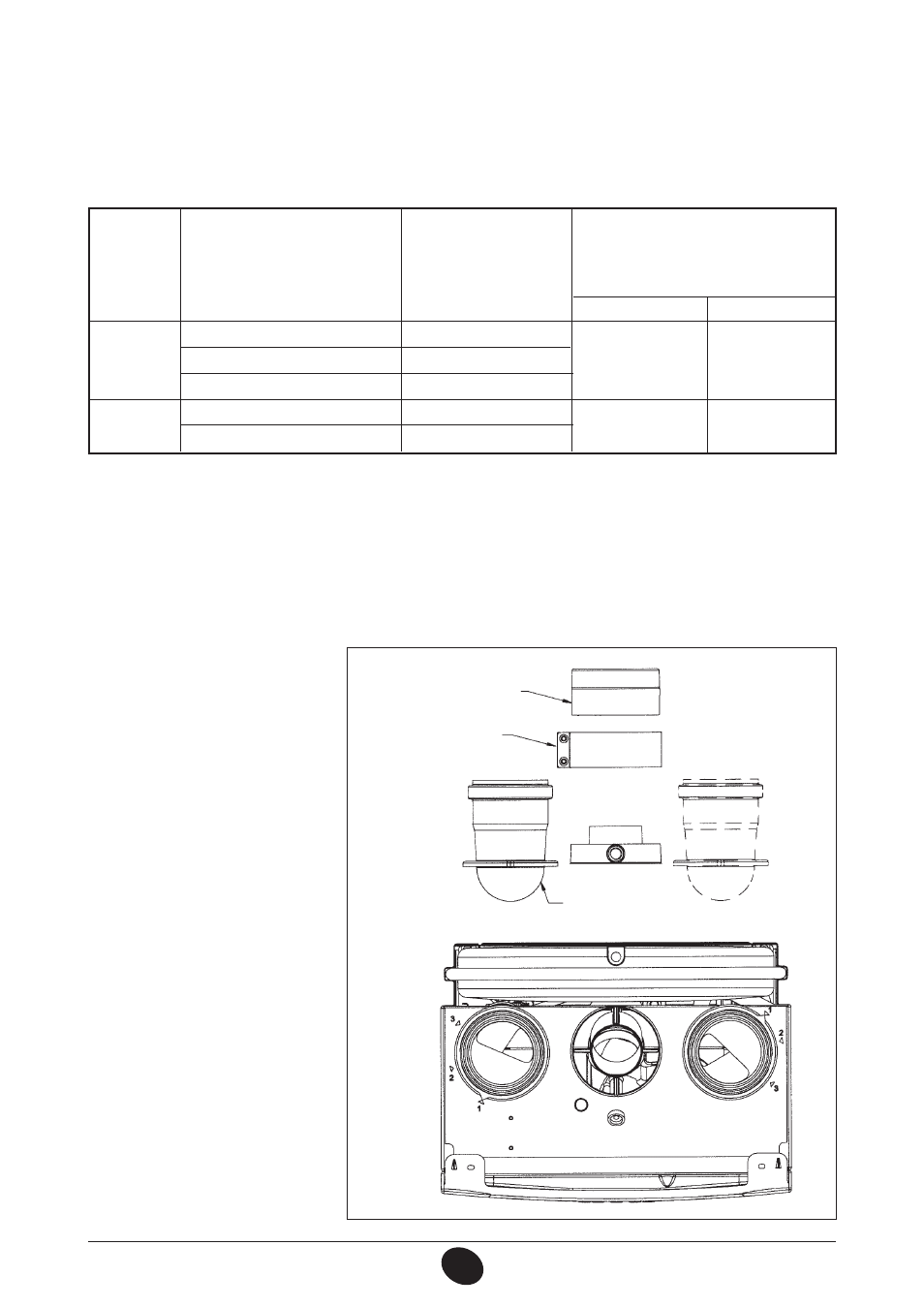

Рис.8
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать для регулировки потока
воздуха в зависимости от суммарной
длины воздуховода и дымохода.
Для уменьшения потока возду ха
поверните муфт у против часовой
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Д л я п р а в и л ь н ог о п од к л ю ч е н и я
и и с п о л ь з о в а н и я а н а л и з а т о р а
воспользуйтесь прилагаемым к нему
руководством.
модель
котла
24 F - 1.24 F
1.14 F
(L1+L2)
положение
регулятора
1
2
3
1
2
содержание со2,%
G20
7,2
4,9
G31
8
5,5
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.
0 ч 4
4 ч 18
18 ч 30
0 ч 4
4 ч 30
0809_0201 / C
G_2045
переходни для отвода
продуктов сгорания
крепежн
ы
й зажим
му
ф
та за
бо
ра воздуха
